Проектирование планировки и организации стационарного рабочего места

Информация » Технология дефектации и ремонта рулевого устройства судна » Проектирование планировки и организации стационарного рабочего места

Страница 2

Для ежедневного ухода за токарно-винторезным станком и его смазки на рабочем месте должны находиться специальный шприц, масленка и щетка-сметка.

Ежедневно, перед началом работы на станке, необходимо смазать все трущиеся части суппорта, направляющие, резьбу ходового винта, задней бабки, подшипники. Смазка производится с помощью специального шприца и масленки. Места смазки станка показаны на рис. 12

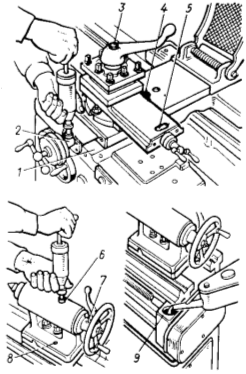

Рис. 12 Места ежедневной смазки токарного станка 1К62

Підпис: 1 – поперечные направляющие; 2 – винт поперечной подачи; 3 – винт и гайка резцедержателя; 4 – гайка поперечной подачи; 5 – винт верхних салазок суппорта; 6 – пиноль задней бабки; 7 – шейка винта пиноли; 8 – направляющие основания задней бабки; 9 –подшипники ходового винта и ходового вала.

При работе на токарном станке необходимо кроме общих правил техники безопасности, соблюдать следующие меры предосторожности: поддерживать порядок и чистоту на рабочем месте; помещать инструмент и заготовки на места, специально отведенные для них; применять защитные очки при обработке металлов, дающих отлетающую стружку (стружку надлома и элементную), или пользоваться защитным экраном; перед включением электродвигателя выключить (поставить в нейтральное, т.е. среднее положение) все рычаги управления; при смене инструмента, установке и снятии обрабатываемой заготовки, уборке, чистке и смазке станка обязательно выключить вращение шпинделя, а при более длительных паузах – выключить электродвигатель; не класть на направляющие станины заготовки, инструмент и другие предметы; по окончании работы на станке снять инструмент и приспособления, убрать стружку (крючком и щеткой), протереть рабочие части и трущиеся поверхности станка обтирочным материалом, смазать и сдвинуть заднюю бабку на правый конец станины, переместить каретки суппорта в среднее положение, поперечные салазки вместе с резцедержателем переместить от оси центров до переднего края поперечных направляющих; не мыть руки эмульсией, маслом, керосином и не вытирать их использованным (содержащим мелкую металлическую стружку) обтирочным материалом; сдать рабочее место мастеру или дежурному по мастерским, обязательно сообщив при этом о замеченных недостатках в работе станка.

Наиболее универсальными и распространенными в учебных мастерских являются токарно-винторезные станки моделей 1К62 и 1А616, а также новой модели 16К20. Все тренировочные упражнения и изучение приемов работы на токарных станках в данном пособии приводятся для модели 1К62, как наиболее приспособленных для учебных целей.

На рисунке 13 показан токарно-винторезный станок модели 1К62 и его основные узлы и органы управления. Станок состоит из станины установленной на тумбах, передней (шпиндельной) бабки, суппорта с резцедержателем и фартуком, задней бабки. Станина является основанием и служит для монтажа всех основных узлов станка. По направляющим станины перемещаются каретка суппорта и задняя бабка. Передняя бабка имеет внутри коробку скоростей со шпинделем, на переднем конце которого закрепляется патрон или планшайба для установки обрабатываемой заготовки. Суппорт предназначен для крепления резцов в резцедержателе и перемещения их в продольном, поперечном и угловом направлениях. Для перемещения инструмента суппорт имеет трое салазок (кареток): продольные, поперечные и верхние. Коробка подач и гитара сменных зубчатых колес служат для налаживания станка на необходимую подачу или шаг нарезаемой резьбы.
