Проектирование планировки и организации стационарного рабочего места

Информация » Технология дефектации и ремонта рулевого устройства судна » Проектирование планировки и организации стационарного рабочего места

Страница 1

Оснащение рабочего места: токарно-винторезный станок модели 1К62; плакаты – общий вид станка, кинематическая схема станка, органы управления станком, таблицы частот вращения шпинделя и подач; образцы токарных работ; наборы режущих и измерительных инструментов и приспособлений, применяемых на токарных станках (резцы, штангенциркули, микрометры, центры, патроны, планшайбы, люнеты и т.п.); заточные станки моделей 3Б634 или 362В; бруски шлифовальные; образцы шлифовальных кругов; масленка, шприц, щетка-сметка, ветошь, защитные очки.

Токарная обработка (точение) – один из самых распространенных видов обработки металлов резанием, осуществляемый на станках токарной группы. Детали, обрабатываемые на этих станках, делятся на три класса, валы, диски, втулки. Наиболее распространенные операции, выполняемые на станках токарной группы, показаны на рис. 9 а…л.

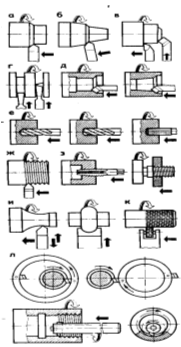

Рис. 9 Виды работ, выполняемые на токарных станках

Підпис: а – обтачивание наружных цилиндрических поверхностей; б- обтачивание наружных конических поверхностей; в – обтачивание торцов и уступов; г – прорезание канавок и отрезание; д – растачивание отверстий; е – сверление, зенкерование и развертывание; ж – нарезание резьбы резцами; з – нарезание резьбы метчиками и плашками; и – фасонное обтачивание; к – накатывание рифленных поверхностей; л – вихревое нарезание резьбы

Рабочее место токаря состоит из токарного станка, технологической и организационной оснастки, элементов, обеспечивающих охрану труда и санитарно- гигиенические условия работы.

Рис. 10 Рабочее место токаря

На рисунке 10 дан пример организации рабочего места токаря. Справа от рабочего расположена инструментальная тумбочка (шкаф) 1 для хранения инструментов и приспособлений, слева – приемный столик 3 или тара для заготовок и обработанных деталей. На тумбочке 1 располагается планшет 2 для технологической документации. Около станка должна находиться деревянная подножная решетка 4, высота которой подбирается по росту учащегося. Согласно требованиям НОТ инструментальная тумбочка (рис. 11) должна иметь ящики и полки для хранения режущего, контрольно-измерительного, вспомогательного и крепежного инструмента, центров, патронов и планшайб.

Рис.11 Инструментальная тумбочка токаря

1 – планшет для закрепления чертежа; 2 – рабочий чертеж или технологическая карта; 3 – полочка для измерительного инструмента; 4 – верхняя наклонная полка (столешница) для крепежного инструмента; 5 – место для часто используемого инструмента; 6 – поворотный ящик для хранения измерительного инструмента; 7 – ящик для хранения режущего инструмента:

А – повернутый открытой стороной; Б – место для часто используемого инструмента;

8 – патроны и планшайбы; 9 – латунная выколотка центров; 10 – крючок для удаления стружки; 11 – масленки; 12 – центра
