Технология погрузо-разгрузочных работ с наливным грузом—вино

Страница 3

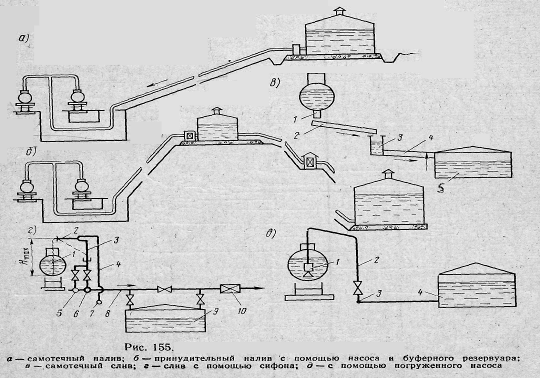

На (рис. 1,9 д) показан принудительный слив через люк колпака цистерны посредством погруженного насоса /; к корпусу присоединяют напорный трубопровод 2. Внутри корпуса размещен электродвигатель в герметически закрытом кожухе. На нижнюю часть вала электродвигателя насажено колесо насоса. Нефтепродукт засасывается через отверстие в днище корпуса насоса и подается через кольцевой зазор между корпусом и электродвигателем в напорный трубопровод и далее в основной рабочий коллектор 3 и резервуар 4. Управление насосом с пульта. [2, 3, 4, 5,6,7,8,9]

Рисунок 1.9 Схема налива и слива жидких грузов
