Энергоустановки двигателей

На рис. 4.8 и 4.9 приведены также зависимости Рэу(Iэу), соответствующие началу и концу транспортного цикла.

В СТПЭ с КЭУ источники энергии могут питать ТЭД одновременно или поочерёдно. При одновременной работе (рис. 4.10а) один из источников энергии (здесь ТЭП) функционирует непрерывно при постоянной мощности генератора . Требуемая в течение времени пуска и разгона максимальная мощность достигается суммированием мощности и разрядной мощности аккумуляторной батареи , обеспечивая энергию расходуемую на разгон подвижного состава до установившейся скорости . По окончании разгона в момент времени ТАБ отключают; поддержание постоянной скорости движения в течение времени осуществляется за счет части мощности генератора , обусловливая расход энергии . В момент подвижного состава переводят в режим выбега в течение времени . Далее за время идет процесс торможения. Энергия , которую дает генератор, расходуется на подзаряд батареи: за время – за счет мощности , а за время , – за счет мощности .

При поочерёдной работе источников (рис. 4.10б) в течение времени работает только ТАБ и при достижении скорости включают второй источник, а батарею отключают. Мощность за время расходуется как на поддержание заданной скорости, так и на подзаряд ТАБ, а за время — только на восстановление запаса энергии батареи.

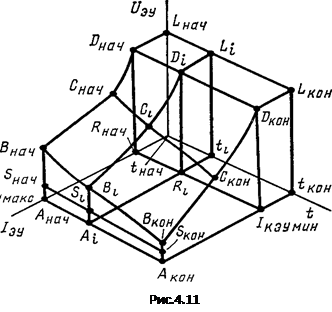

Для КЭУ с пусковым (ТАБ) и тяговым (ТЭП) источниками, работающими одновременно, предельная внешняя характеристика в трехмерном пространстве (,,) соответствует поверхности . Здесь отрезки соответствуют напряжению .
