Анализ неисправности, условия сортировки и браковки ремонтируемого узла

Информация » Производство на вагоноремонтном заводе » Анализ неисправности, условия сортировки и браковки ремонтируемого узла

Страница 1

Осмотр и проверка автосцепных устройств при периодическом ремонте подвижного состава гарантируют их надежную работу в межремонтные сроки. Однако в эксплуатации возможны случаи повреждения, чрезмерного износа деталей, проявления дефектов изготовления, которые могут вызвать нарушение нормального действия автосцепного устройства, а при определенных неблагоприятных условиях привести к саморасцепу автосцепок или излому отдельных деталей. Саморасцеп в пути следования иногда приводит к набеганию отцепившейся части состава, а излом – к падению деталей на путь, вследствие чего возможен сход подвижного состава с рельсов. Замок автосцепки в сцепленном состоянии удерживается в нижнем положении предохранительным устройством. Если размеры элементов деталей, входящих в это устройство, находятся в определенных нормах, обеспечивающих надежное действие механизма, то при рабочих процессах исключаются поломки деталей автосцепки или саморасцепы.

Наиболее часто встречающейся неисправностью является недействующий предохранитель от саморасцепа. Надежность действия предохранителя от саморасцепа определяется размером а (рис. 5.1) вертикального зацепления противовесом верхнего плеча предохранителя в сцепленном состоянии. Износы шипа 7 для навешивания замкодержателя, стенок овального отверстия 6 замкодержателя, забоины и закругления на его противовесе 4 и торце верхнего плеча 5 предохранителя понижают надежность действия автосцепки, так как при этом уменьшается размер вертикального зацепления. Кроме того, износы тяговой поверхности большого зуба корпуса и лапы замкодержателя вызывают дополнительный поворот замкодержателя на величину износа и соответствующее опускание противовеса.

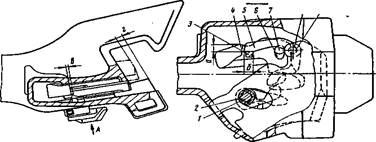

Рисунок 5.1. Механизм автосцепки

Большую роль для надежного действия автосцепки играет зазор между торцами верхнего плеча предохранителя и противовеса замкодержателя, определяющий свободное перемещение замка при включенном предохранителе. Этот зазор характеризует работу механизма автосцепки при сцеплении. Износы торца верхнего плеча 5 предохранителя и торца противовеса 4, отверстия предохранителя 8 и шипа замка 9, а также изгибы замкодержателя и предохранителя приводят к увеличению зазора в. Это может вызвать опережение включения предохранителя, т.е. в процессе сцепления его торец упрется в противовес, так как не успеет пройти над ним раньше, чем тот поднимется до уровня опорной поверхности полочки. В таком случае произойдет изгиб или излом деталей предохранительного устройства и, как следствие, саморасцеп в результате частичной или полной потери вертикального зацепления.

Значительные изгибы верхнего плеча предохранителя, износы его торца и стенок отверстия могут привести к уменьшению размера б перекрытия полочки 3 верхним плечом 5 предохранителя. Этому способствуют также износы стенок овального отверстия 2 в замке, стержня 1 валика подъемника и стенок отверстия для него в корпусе. Недостаточное перекрытие полочки верхним плечом предохранителя приводит к падению его с полочки.

В эксплуатации также встречаются случаи износа (на конус) шипа 7 для навешивания замкодержателя. При таком износе замкодержатель спадает с шипа и прижимается к замку, последний теряет подвижность, в результате чего замкодержатель занимает положение, при котором противовес 4 поднят выше полочки 3 для предохранителя. В процессе сцепления происходит опережение включения предохранителя.

Однако чрезмерно увеличивать вертикальное зацепление, а противовесом верхнего плеча предохранителя (например, наращиванием противовеса сверху) нельзя, так как противовес будет препятствовать свободному проходу предохранителя при сцеплении автосцепок, что приведет к излому деталей предохранительного устройства. Также нельзя уменьшать до нуля – зазор в между торцами противовеса и верхнего плеча предохранителя, так как предохранитель после сцепления автосцепок может остаться на противовесе и не соскочит на полочку, т.е. будет находиться в выключенном состоянии. Чрезмерное увеличение расстояния г от рабочей поверхности лапы замкодержателя до торцовой поверхности замка приведет в сцепленном состоянии (при нажатии на лапу малым зубом смежной автосцепки) к небольшому подъему противовеса, в результате чего вертикальное перекрытие, а окажется недостаточным. Значительное уширение полочки для создания большого перекрытия вызовет удары замка по ней при сцеплении автосцепок и, как следствие, ее излом или излом нижнего плеча предохранителя.
