Разметка посадочных мест под расточку

Страница 2

Визирную трубу по оси вала центруют отсчетом величин смещения сетки на мишенях по делениям. Для этого используют две мишени, одна из которых устанавливается на кормовой переборке машинного отделения, а другая на кормовом шергене. При этом для определения несоосности визирной трубы и вала механизма замеряют смещение перекрестия сетки трубы относительно двух мишеней до и после поворота вала вместе с визирной трубой. Мишень для центровки визирной трубы (рис. 3) изготовляют из листового алюминия размером 150x150 мм.

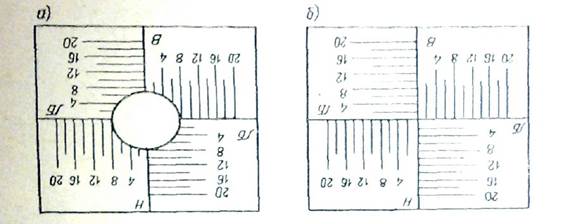

Рис. 3. Мишени для центровки визирной трубы

а- ближняя; б- дальняя

Путем гравирования на мишени наносят перекрестие с делениями через 2 мм и обозначения, указывающие положение мишени на шергене или переборке. Для лучшей видимости мишени в визирной трубе ее деления заливают черным лаком, а поверхность делают матовой. Одна из мишеней, ближняя (рис. 3 а), имеет в центре отверстие диаметром ~ 20 мм, что позволяет наблюдать дальнюю мишень без снятия ближней.

Для получения прямого изображения мишеней в визирной трубе их устанавливают перевернутыми, как показано на рис. 3.

Мишени крепят подвижно двумя планками. Между наблюдателем, находящимся у визирной трубы, и рабочим, центрирующим дальнюю мишень, устанавливают телефонную связь. Для освещения мишеней применяют электролампу мощностью около 40 вт с абажуром, которая помещается перед мишенью. При наблюдении мишени в окуляре визирной трубы не обходимо обращать внимание на правильную фокусировку трубы на мишень. Изображение мишени на сетке должно быть четким и резким, без параллакса (кажущееся изменение положения предмета, вызванное перемещением глаза наблюдателя). Отсутствие параллакса определяют передвижением глаза наблюдателя перед окуляром, при этом изображение мишени не должно смещаться относительно перекрестия сетки.

Перед центровкой визирной трубы проверить возможность наблюдения дальней мишени, так как часто бывает, что ось погруженного на фундамент механизма намного отклоняется по направлению.

При центровке визирной трубы по двум мишеням труба фокусируется сначала на ближнюю, а затем на дальнюю мишени, при этом каждая мишень подводится до совмещения ее перекрестия с перекрестием сетки трубы.

Совместив мишени с сеткой, вал механизма вместе с визирной трубой повернуть на 180°, при этом штрихи сетки должны расположиться параллельно рискам мишеней. При наблюдении в окуляр трубы по делениям на каждой из мишеней определить величины смещений сетки трубы относительно перекрестий обеих мишеней в горизонтальной и вертикальной плоскостях. Результаты этих смещений записать в табличную форму (табл. 1).

Таблица 1. Форма для записи центровки визирной трубы

Смещение сетки трубы, мм

Плоскость замера

пo ближней мишени

По дальней мишени

до поворота вала

после поворота вала н

Половина величины смещения сетки

до поворота вала

после поворота вала на 1180150°

половина величины смешения сетки

Вертикальная

Вверх

Вниз

Горизонтальная

Левый борт

Правый борт

Замеренные по обеим мишеням величины смещений разделить пополам и произвести подцентровку визирной трубы регулировочными винтами на кронштейне: смещение, наблюдаемое по дальней мишени,- винтами, устраняющими наклон оси трубы, а наблюдаемое по ближней мишени, - винтами, устраняющими ее смещение. При подцентровке трубы следить за перемещениями сетки на половину величин замеренных смещений.

После подцентровки трубы обе мишени устанавливают до полного совмещения их перекрестий с перекрестием сетки трубы и центровку трубы проверяют вторично поворотом вала на 180°.
