Отказы и неисправности рулевого управления, их признаки и причины, средства диагностирования

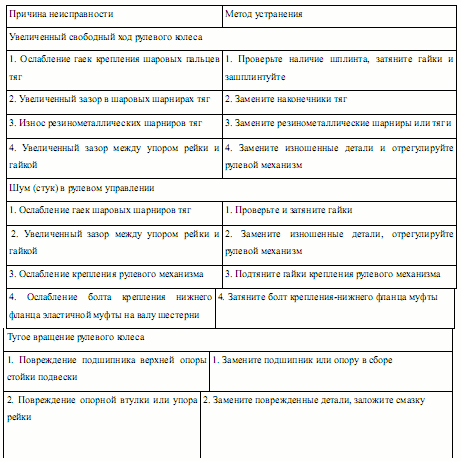

Таблица 1.1 Возможные неисправности рулевого управления, их причины и методы устранения

Диагностика механизма рулевого управления. Диагностика позволяет без разборки узлов оценить состояние механизма рулевого управления автомобиля. Контроль технического состояния механизма рулевого управления осуществляется на диагностических стендах и с помощью специальных приборов.

Оборудование для диагностики и ремонта механизмов рулевого управления.

Прибор для измерения зазоров в рулевом колесе (смотреть рисунок 1.4) состоит из: шкалы 6, закрепленной на динамометре, и указателя 5, стрелка которого жестко закреплена на рулевой колонке зажимами. Динамометр с помощью зажимов крепится к ободу рулевого колеса. Шкалы динамометра расположены на рукоятке. При измерении зазоров в рулевом колесе, прикладывают усилие 10 Н, сначала вправо, а затем влево.

5-указатель; 6-шкала; 7-динамометр.

Рисунок 1.4 - Прибор для измерения зазоров в рулевом колесе

Стрелка, перемещаясь из нулевого положения в левое и правое крайние положения, в сумме показывает величину зазора рулевого колеса. Для автомобилей, имеющих поперечную неразрезную тягу, в момент замера необходимо вывесить левое переднее колесо. При увеличенном зазоре рулевого колеса определяют его причину. Для этого попеременно поворачивают рулевое колесо в правую и левую стороны, одновременно проверяя зазор в шарнирах рулевых тяг и соединениях механизма рулевого управления. Зазоры в шарнирах рулевых тяг определяют по перемещению пальцев относительно наконечников или головок рулевых тяг. Осевое перемещение рулевого колеса определяют, взявшись за него двумя руками и попеременно перемещая в осевом направлении на себя и от себя.

Распределение общего суммарного зазора рулевого колеса, °:

• изнашивание деталей шарниров тяг 2—4;

• поломка пружины поперечной рулевой тяги 10—20;

• ослабление поворотных рычагов 10—15;

• изнашивание шкворня и его втулок 3—4.

Для точного определения целого ряда параметров технического состояния механизма рулевого управления на крупных авторемонтных предприятиях используют современные электронные приборы:

• для контроля зазоров механизма рулевого управления — приборы К-52612.40012.20012.000 и К-5243.6003.5003.400;

• для контроля работы гидроусилителя рулевого колеса — переносной прибор К-405 (смотреть рисунок 5 а) или передвижной стенд К-465М (смотреть рисунок 1.5 б).

Тройник устанавливают между насосом и шлангом высокого давления, идущего к золотнику. Температура масла должна быть в пределах 65—75 °С. Пускают двигатель на режиме холостого хода и, открыв вентиль приспособления, поворачивают рулевое колесо до упора (чтобы был полностью открыт золотниковый механизм) в любую сторону с усилием не менее 98 Н.

а) б)

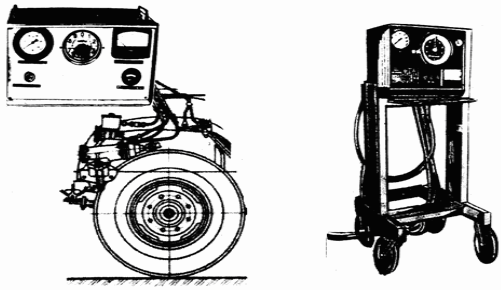

Переносной прибор — К-405 (а) и передвижной стенд — К-465М (б)

Рисунок 1.5 - Прибор для проверки гидроусилителя рулевого колеса.

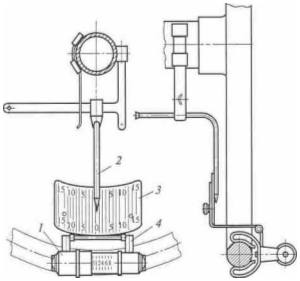

Диагностика рулевого управления сводится к прослушиванию стуков при повороте рулевого колеса, замеру величины свободного хода и усилия, затрачиваемого для поворота рулевого колеса. Указанные замеры выполняют с использованием приборов К-402 или К-187 (смотреть рисунок 1.6). Для определения суммарного люфта рулевого управления передние колеса устанавливают в положение прямолинейного движения, закрепляют на ободе рулевого колеса. Динамометр со шкалой, а на рулевой колонке — стрелку прибора. Прикладывая к прибору (или быстро поворачивая) обод рулевого колеса в обе стороны с усилием 7, 35 Н, определяют люфт рулевого управления, т. е. нерабочий ход рулевого колеса. Суммарный люфт в рулевом управлении для легковых автомобилей не должен превышать 10°.

1 — динамометр; 2 — стрелка, закрепляемая на рулевой колонке; 3 — шкала люфтомера; 4 — зажимы для крепления на рулевом колесе.
