Насос системы охлаждения КамАЗ-740.10. Устройство и принцип действия

Информация » Устройство автомобиля КамАЗ » Насос системы охлаждения КамАЗ-740.10. Устройство и принцип действия

Страница 1

В систему охлаждения КамАЗ-740 (рис.3) входят водяные рубашки блока и головок 26 цилиндров, водяной насос 27, радиатор 4, вентилятор 30 с гидромуфтой 5, жалюзи 3, два термостата 10, расширительный бачок 18, соединительные трубопроводы, шланги, клиноременная передача привода насоса, сливные краны или пробки, датчик температуры охлаждающей жидкости и другие детали.

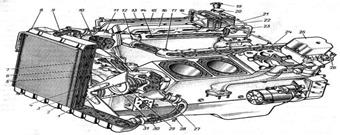

Рисунок 3 - Система охлаждения двигателя автомобиля КамАЗ

Водяной насос (рис.4) центробежного типа служит для создания принудительной циркуляции охлаждающей жидкости в системе охлаждения. Водяной насос дизеля КамАЗ-740 закреплен на передней части блока цилиндров с левой стороны и приводится в действие клиноременной передачей от шкива коленчатого вала.

Принцип действия водяного насоса состоит в следующем. При вращении крыльчатки жидкость, поступающая из подводящего патрубка к центру крыльчатки, отбрасывается центробежной силой к стенкам корпуса, откуда вытесняется в рубашку охлаждения через отводящий патрубок.

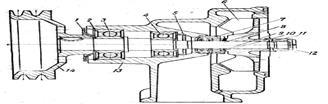

Рисунок 4 - Водяной насос КамАЗ-740

1 - пылеотражатель; 2 - стопорное кольцо; 3 и 4 - шарикоподшипники; 5 - водоотражатель;

6 - крыльчатка; 7 - сальник; 8 - вал; 9 - уплотнительное кольцо; 10 - упорное кольцо;

11 - шайба; 12 - колпачковая гайка; 13 - корпус; 14 – шкив.

На двигателе автомобиля КамАЗ вентилятор расположен отдельно от водяного насоса и приводится в действие через гидравлическую муфту.

Гидромуфта (рис.5, а)

включает в себя герметический кожух В, заполненный жидкостью. В кожухе помещены два (с поперечными лопастями) сферических сосуда Л а Г, жестко соединенные с ведущим А и ведомым Б валами соответственно.

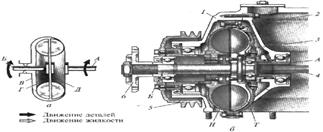

Рисунок 5 – Гидромуфта

а — принцип действия; б — устройство; 1 — крышка блока цилиндров; 2 — корпус; 3 — кожух; 4 — валик привода; 5 — шкив;

6 — ступица вентилятора; А — ведущий вал; Б — ведомый вал; В — кожух; Г, Д — сосуды;

Т — турбинное колесо; Н — насосное колесо

Принцип работы гидромуфты основан на действии центробежной силы жидкости. Если быстро вращать сферический сосуд Д (насосный), заполненный рабочей жидкостью, то под действием центробежной силы жидкость скользит по криволинейной поверхности этого сосуда и попадает во второй сосуд Г (турбинный), заставляя его вращаться. Потеряв энергию при ударе, жидкость снова попадает в первый сосуд, разгоняется в нем, и процесс повторяется. Таким образом, передается вращение с ведущего вала А, соединенного с одним сосудом Д, на ведомый вал Б, соединенный жестко с другим сосудом /. Этот принцип гидродинамической передачи используется в технике при конструировании различных механизмов.

Гидромуфта размешена в полости, образованной передней крышкой 1 (рис. 5, б) блока цилиндров и корпусом 2, соединенных винтами. Гидромуфта состоит из кожуха 3, насосного Н и турбинного Г колес ведущего А и ведомого Б валов. Кожух соединен через ведущий вал Л с коленчатым валом с помощью валика привода 4. С другой стороны кожух 3 соединен с насосным колесом и шкивом 5 привода генератора и водяного насоса. Ведомый вал опирается на два шариковых подшипника и соединен одним концом с турбинным колесом, а другим — со ступицей 6 вентилятора. Вентилятор двигателя расположен соосно с коленчатым валом, передний конец которого соединен шлицевым валом с ведущим валиком 4 привода гидромуфты. Поворотом рычага включателя гидромуфты можно задать один из требуемых режимов работы вентилятора: «П» — вентилятор включен постоянно, «А» — вентилятор включается автоматически, «О» — вентилятор отключен (рабочая жидкость выпущена из кожуха). На режиме «П» допустима только кратковременная работа.
