Описание основных систем двигателя

Информация » Двигатель внутреннего сгорания ВАЗ-2108 » Описание основных систем двигателя

Страница 6

Радиатор 18 разборный трубчатопластинчатый с пластмассовыми бачками 16 и 25. Сердцевина радиатора состоит из алюминиевых трубок 22 и алюминиевых охлаждающих пластин 23, крепится к пластмассовым бачкам и уплотняется резиновыми прокладками.

Радиатор не имеет заливной горловины, верхний патрубок бачка 16 соединяется шлангом 10 с расширительным бачком. Левый бачок 16 имеет также подводящий и отводящий патрубки для подсоединения шлангов 11 и 9. Правый бачок 25 радиатора имеет сливную пробку 26 и датчик 24 включения и выключения электровентилятора.

Расширительный бачок 7 изготавливается из полупрозрачной пластмассы, крепится ремнем к кронштейнам левого брызговика кузова. Нижний патрубок расширительного бачка соединяется шлангом с термостатом. Для предотвращения образования паровых пробок верхний патрубок бачка соединяется шлангом 10 с патрубком радиатора. Бачок имеет заливную горловину, закрываемую пластмассовой пробкой 8 с выпускным (паровым) 20 и впускным 21 клапанами. Клапаны в пробке устанавливаются в отдельном неразборном корпусе 19. Давление начала открытия выпускного клапана составляет 1,1 кгс/см2, впускного - 0,03-0,13 кгс/см2.

Для полного слива жидкости из системы должны быть вывернуты сливные пробки из бачка радиатора и из блока цилиндров, а также обязательно должна сниматься пробка 8 расширительного бачка.

Электровентилятор состоит из электродвигателя 14 и крыльчатки 17. Крыльчатка четырехлопастная, изготавливается из пластмассы. Лопасти крыльчатки имеют переменный по радиусу угол установки и для уменьшения шума переменный шаг по ступице. Крыльчатка устанавливается на валу электродвигателя и поджимается гайкой. Для лучшей эффективности работы электровентилятор находится в кожухе 15, который крепится на кронштейнах радиатора в четырех точках.

Электровентилятор в сборе устанавливается в резиновых втулках и крепится гайками на шпильках кожуха. Включение и выключение электровентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком 24 типа ТМ-108, завернутым в бачок радиатора с правой стороны. Температура замыкания контактов датчика 99±3°С, размыкания 94±3°С.

Термостат системы охлаждения ускоряет прогрев двигателя и поддерживает необходимый тепловой режим. При оптимальном тепловом режиме температура охлаждающей жидкости должна быть 85-95°С.

Термостат 6 состоит из корпуса 42 и крышки 43, которые завальцовываются вместе с седлом основного клапана 46. Термостат имеет входной патрубок 44 входа охлажденной жидкости из радиатора, входной патрубок 41 шланга перепуска жидкости из головки блока цилиндров в термостат, патрубок 47 подачи охлаждающей жидкости в насос и патрубок 45 шланга расширительного бачка.

Основной клапан 46 запрессовывается в стакан, в котором завальцована резиновая вставка 39. В резиновой вставке находится стальной полированный поршень 40, закрепленный на неподвижном держателе 49. Между стенками стакана и резиновой вставкой находится термочувствительный твердый наполнитель 38. Основной клапан прижимается к седлу пружиной. На основном клапане крепятся две стойки, на которых устанавливается перепускной клапан 48, поджимаемый пружиной.

Термостат, в зависимости от температуры охлаждающей жидкости, автоматически включает или отключает радиатор системы охлаждения, пропуская жидкость через радиатор, или минуя его.

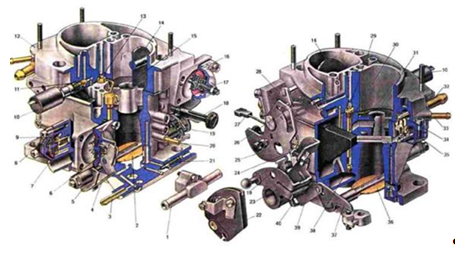

Карбюратор. 1. Блок подогрева карбюратора; 2. Дроссельная заслонка первой камеры; 3. Патрубок для отсоса партерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса; 6. Диафрагма ускорительного насоса; 7. Топливный жиклер экономайзера мощностных режимов; 8. Корпус насоса; 9. Диафрагма экономайзера мощностных режимов; 10. Запорный электромагнитный клапан; 11. Топливный жиклер холостого хода; 12. Крышка карбюратора; 13. Главный воздушный жиклер первой камеры; 14. Воздушная заслонка; 15. Распылители ускорительного насоса с клапаном подачи топлива; 16. Диафрагма пускового устройства; 17. Регулировочный винт пускового устройства; 18. Регулировочный винт количества смеси холостого хода; 19. Рычаг блокировки второй камеры; 20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания; 21. Регулировочный винт качества смеси холостого хода; 22. Сектор управления дроссельными заслонками; 23. Рычаг привода дроссельных заслонок; 24. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 25. Рычаг управления воздушной заслонкой; 26. Шток пускового устройства; 27. Электрический провод концевого выключателя экономайзера принудительного холостого хода; 28. Рычаг воздушной заслонки; 29. Главный воздушный жиклер второй камеры; 30. Эмульсионная трубка; 31. Распылитель главной дозирующей системы второй камеры; 32. Патрубок подачи топлива; 33. Патрубок слива топлива в бак; 34. Топливный фильтр; 35. Игольчатый клапан; 36. Дроссельная заслонка второй камеры; 37. Рычаг дроссельной заслонки второй камеры; 38. Главный топливный жиклер второй камеры; 39. Рычаг привода дроссельной заслонки второй камеры; 40. Поплавок.
