Описание основных систем двигателя

Информация » Двигатель внутреннего сгорания ВАЗ-2108 » Описание основных систем двигателя

Страница 7

Карбюратор эмульсионного типа с падающим лото-ком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировку второй камеры при неполностью открытой воздушной заслонке.

Карбюратор эмульсионного типа с падающим лото-ком, двухкамерный с последовательным открытием дроссельных заслонок. Карбюратор имеет сбалансированную поплавковую камеру, подогрев зоны дроссельной заслонки первой камеры на выходе эмульсии топлива с воздухом из системы холостого хода, блокировку второй камеры при неполностью открытой воздушной заслонке.

В карбюраторе имеются две главные дозирующие системы, переходная система и система холостого хода с электромагнитным запорным клапаном первой камеры, переходная система второй камеры, эконостат, экономайзер мощностных режимов, диафрагменный ускорительный насос, диафрагменное пусковое устройство. Кроме того, электромагнитный запорный клапан 10 и концевой выключатель регулировочного винта 18 количества смеси холостого хода карбюратора в комплекте с электронным блоком управления и соединяющими их электрическими проводами составляют экономайзер принудительного холостого хода.

Карбюратор устанавливается на впускную трубу на четыре шпильки и крепится гайками.

Блокировка второй камеры имеет рычаг 19 со штифтом и пружиной, установленный на рычаге 23 привода дроссельных заслонок шарнирно. Если полностью не открыта воздушная заслонка 14, блокировка не допускает открывания дроссельной заслонки 36 второй камеры, исключая возможность работы второй камеры.

Привод управления дроссельными и воздушной заслонками тросовый. Дроссельные заслонки открываются педалью в салоне кузова. Верхний конец рычага педали соединяется тросом с сектором 22 управления дроссельными заслонками. Трос помещается в оболочке.

Воздушная заслонка 14 карбюратора управляется рукояткой, расположенной под панелью приборов в салоне. Рукоятка соединяется тягой с рычагом 25 управления воздушной заслонкой.

Примечание. Маркировка жиклеров определяется расходом, который замеряется с помощью микроизмерителей. Настройка микроизмерителей осуществляется по эталонным жиклерам.

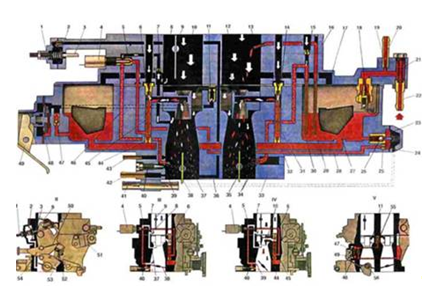

Работа карбюратора. 1. Регулировочный винт пускового устройства; 2. Диафрагма пускового устройства; 3. Шток пускового устройства; 4. Запорный электромагнитный клапан; 5. Топливный жиклер холостого хода; 6. Главный воздушный жиклер первой камеры: 7. Воздушный жиклер холостого хода; 8. Проточный канал холостого хода; 9. Воздушная заслонка; 10. Распылитель главной дозирующей системы первой камеры; 11. Распылители ускорительного насоса; 12. Распылитель главной дозирующей системы второй камеры; 13. Впрыскивающая трубка эконостата; 14. Главный воздушный жиклер второй камеры; 15. Воздушный жиклер переходной смсгемы второй камеры; 16. Крышка карбюратора; 17. Отверстие балансировки поплавковой камеры; 18. Игольчатый клапан; 19. Калиброванное отверстие перепуска топлива в бак; 20. Патрубок слива топлива в бак; 21. Топливный фильтр; 22. Патрубок подачи топлива; 23. Диафрагма экономайзера мощностных режимов; 24. Воздушный канал экономайзера мощностных режимов; 25. Топливный жиклер экономайзера мощностных режимов; 26. Шариковый клапан экономайзера мощностных режимов; 27. Поплавок; 28. Топливный канал экономайзера мощностных режимов; 29. Топливный жиклер эконостата с трубкой; 30. Топливный жиклер переходной системы второй камеры с трубкой; 31. Эмульсионная трубка второй камеры; 32. Главный топливный жиклер второй камеры; 33. Корпус карбюратора; 34. Выходные отверстия переходной системы второй камеры; 35. Дроссельная заслонка второй камеры; 36. Воздушный канал пускового устройства; 37. Отверстие воздушного канала холостого хода; 38. Дроссельная заслонка первой камеры; 39. Щель переходной системы первой камеры; 40. Регулировочный винт качества смеси холостого хода; 41. Блок подогрева карбюратора; 42. Патрубок для отсоса картерных газов; 43. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания; 44. Главный топливный жиклер первой камеры; 45. Эмульсионная трубка первой камеры; 46. Эмульсионный канал холостого хода; 47. Шариковый клапан ускорительного насоса; 48. Диафрагма ускорительного насоса; 49. Рычаг привода ускорительного насоса; 50. Тяга рукоятки привода воздушной заслонки; 51. Кронштейн крепления оболочки тяги привода воздушной заслонки; 52. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 53. Рычаг привода дроссельных заслонок; 54. Рычаг управления воздушной заслонкой; 55. Шариковый клапан подачи топлива ускорительного насоса; 56. Кулачок привода ускорительного насоса; 57. I. Работа карбюратора при максимальной мощности двигателя; 58.II. Работа пускового устройства; 59. III. Работа карбюратора на холостом ходу двигателя; 60. IV. Работа карбюратора при переходе на средние нагрузки двигателя; 61. V. Работа ускорительного насоса.

Страницы: 2 3 4 5 6 7 8 9
