Описание основных систем двигателя

Если метки не совпадают, то ослабляют ремень натяжным роликом, снимают со шкива распределительного вала, корректируют положение шкива, снова надевают ремень на шкив и слегка натягивают натяжным роликом. Опять проверяют совпадение установочных меток, провернув коленчатый вал на два оборота по часовой стрелке.

Не допускается проворачивать коленчатый и распределительный валы двигателей 2108 и 21081, если не установлен ремень привода распределительного вала, т.к. поршни в ВМТ упрутся в клапаны, и детали двигателя будут повреждены. Кроме того, коленчатый вал допускается проворачивать только за борт крепления шкива привода генератора и только в сторону затягивания болта (по часовой стрелке). Не допускается проворачивать коленчатый вал за шкив распределительного вала или за болт его крепления.

Распределительный вал, отлитый из чугуна, имеет пять опорных шеек, которые вращаются в гнездах, выполненных в головке цилиндров и в корпусах 15 и 16 подшипников распределительного вала. На валу имеется эксцентрик 17 для привода топливного насоса. Задний торец распределительного вала имеет паз для соединения с датчиком-распределителем зажигания двигателя.

От осевых перемещений распределительный вал удерживается упорным буртиком вала, располагаемым между торцом задней опоры вала и корпусом вспомогательных агрегатов. Для повышения износостойкости рабочие поверхности кулачков, эксцентрика и поверхность под сальник отбеливаются. Глубина отбеленного слоя не менее 0,2 мм.

Клапаны (впускной 24 и выпускной 26), служащие для периодического открытая и закрытия отверстий впускных и выпускных каналов, расположены в головке цилиндров наклонно в ряд.

Впускной клапан изготовлен из хромокремнистой стали. Его головка имеет больший диаметр для лучшего наполнения цилиндра. Выпускной клапан выполнен составным: стержень из хромоникельмолибденовой стали с лучшей износостойкостью на трение и хорошей теплопроводностью для отвода тепла от головки клапана к его направляющей втулке, а головка - из жаропрочной хромоникельмарганцовистой стали. Кроме того, рабочая фаска выпускного клапана, работающая при высоких температурах в агрессивной среде отработавших газов, имеет наплавку из жаростойкого сплава.

Направляющие втулки клапанов изготовлены из чугуна, запрессованы в голсвку цилиндров и от возможного выпадания удерживаются стопорными кольцами 27. Отверстия во втулках окончательно обрабатываются в сборе с головкой цилиндров, что обеспечивает узкий допуск на диаметр отверстия и точность его расположения по отношению к рабочим фаскам седла и клапана. В отверстиях направляющих втулок имеются спиральные канавки для смазки. У втулок впускных клапанов канавки нарезаны до половины длины отверстия, а у втулок выпускных клапанов - по всей длине отверстия.

Сверху на направляющие втулки надеваются колпачки 28 из фторкаучуковой резины со стальным арматурным кольцом, которые охватывают стержень клапана и служат для уменьшения проникновения масла в камеру сгорания через зазоры между направляющей втулкой и стержнем клапана.

Пружины (наружная 21 и внутренняя 22) прижимают клапан к седлу и не позволяют ему отрываться от привода. Пружины нижними концами опираются на опорную шайбу 23. Верхняя опорная тарелка 20 пружин удерживается на стержне клапана двумя сухарями 19, имеющими в сложенном виде форму усеченного конуса. Сухари имеют три внутренних буртика, которые входят в выточки на стержне клапана. Такая конструкция обеспечивает как надежное соединение, так и поворот клапанов при работе, благодаря чему они изнашиваются равномернее.

Толкатели 29 предназначены для передачи усилия от кулачков распределительного вала к клапанам. Толкатели изготовлены в виде цилиндрических стаканов и находятся в направляющих головки цилиндров. В торцевом углублении толкателя размещается регулировочная шайба 30 определенной толщины, обеспечивающая необходимый зазор между кулачком распределительного вала и толкателем с шайбой.

Шайбы сделаны из стали 20Х и для увеличения твердости поверхности подвергнуты нитроцементации. В запасные части поставляются регулировочные шайбы толщиной от 3 до 4,5 мм с интервалом через каждые 0,05 мм. Толщина шайбы маркируется на ее поверхности. Шайбу необходимо устанавливать в толкатель маркировкой вниз.

При работе двигателя толкатели все время провертываются вокруг своих осей, что необходимо для их равномерного износа. Вращение толкателей достигается за счет смещения оси кулачка относительно оси толкателя на 1 мм.

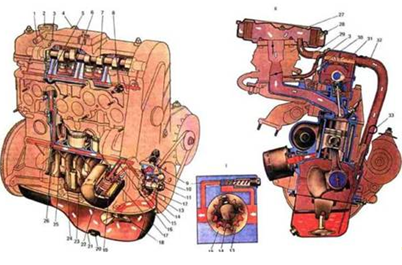

Смазка двигателя. 1. Патрубок отвода партерных газов в корпус воздушного фильтра; 2. Крышка маслоналивной горловины; 3. Патрубок отсоса картерных газов в задроссельное пространство карбюратора; 4. Патрубок вытяжного шланга; 5. Канал подачи масла к подшипникам распределительного вала; 6. Масляная магистраль в головке цилиндров; 7. Распределительный вал; 8. Датчик указателя давления масла; 9. Редукционный клапан насоса; 10. Канал подачи масла от насоса к фильтру; 11. Передний сальник коленчатого вала; 12. Канал поступления масла от маслоприемника к насосу; 13. Ведущая шестерня масляного насоса; 14. Серпообразный выступ между шестернями; 15. Ведомая шестерня масляного насоса; 16. Канал подачи масла из фильтра в главную масляную магистраль; 17. Противодренажный клапан; 18. Маслоприемник; 19. Картонный фильтрующий элемент; 20. Сливная пробка; 21. Масляный картер; 22. Перепускной клапан; 23. Канал подачи масла от коренного подшипника к шатунному; 24. Канал подачи масла к коренному подшипнику коленчатого вала; 25. Главная масляная магистраль; 26. Канал подачи масла в масляную магистраль головки блока; 27. Воздушный фильтр; 28. Карбюратор; 29. Шланг отвода картерных газов в корпус воздушного фильтра; 30. Шланг отвода карьерных газов в задроссельное пространство карбюраюра; 31. Сетка маслоотделителя; 32. Вытяжной шланг картерных газов; 33. Указатель уровня масла; 34. I. Схема работы масляного насоса; 35.II. Схема вентиляции картера двигателя.
