Ускорение, время и путь разгона автомобиля

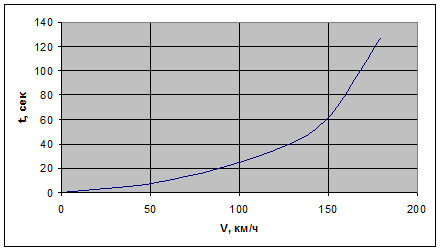

Рисунок 2.6.-График времени разгона автомобиля
Общая закономерность пути S разгона от времени разгона и скорости движения выражается интегралом:
(2.21)
Приближенное интегрирование по графику (см. рис. 2.5) позволяет определить путь разгона (S, м) при принятых размерностях скорости
, (км/ч) и времени t (сек.) по формуле:
(2.22)
где:
- средняя скорость на участке, км/ч;
– время разгона на участке, с.
Для повышения точности расчет пути разгона проводят с использованием данных по определению времени разгона. При этом
определяют как середину интервала скоростей на каждом участке
предыдущего расчета, а приращение времени принимают равным
, т.е. различным для каждого участка. Без ввода дополнительной информации, определяя последовательно:
1) путь разгона на участке –
;
2) суммарный путь разгона –
Расчет приводим в таблицу 2.7, расчет времени разгона.
По результатам расчета строим график пути разгона (рис. 2.7).
Рисунок 2.7.-График пути разгона автомобиля
