Устройство, ТАД с короткозамкнутым и фазным ротором

Самый распространённый вид. Статор содержит корпус из любого материала, ферро-магн. сердечник – полый цилиндрический из тонких (0.35мм) листов эл. тех. стали. Сердечник имеет на внутренней поверхности равномерно распределённые по окружности продольные пазы в которые уложена обмотка статора. С торца имеются подшипниковые щиты которые крепятся к корпусу. Сбоку или сверху к корпусу крепятся вводные устройства закрытые крышкой. Основным устройством является изоляционная панель с 6-ю токопроводящими шпильками. К каждой шпильке присоед 1 провод обмотки статора. Обмотка статора состоит из 3х идентичных катушек (фаз) сдвинутых в пространстве на 120. начала и концы фаз маркируют чтоб можно было соединить звездой или треугольник.

Начала и концы выводятся на панель вводного устройства.

Способ соединения фаз зависит от номинального линейного напряжения питающей сети и номинального напряжения двигателя. На паспортной табличке которая крепится к корпусу указаны 2 номинальных напряжения двигателя через дробь. Если номинальное напряжение сети равно меньшему номинальному напряжению двигателя то обмотку следует соединить треугольником, если большему то звездой. В любом случае на каждой фазе напряжения равны меньшему значению.

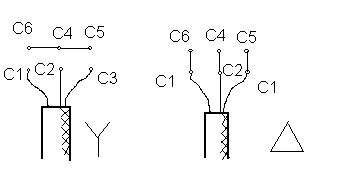

Для удобства соединение фаз вводного устройства имеет вид

Ротор содержит вал на валу закреплен ферро-магн. сердечник в виде цилиндра из листов эл. тех. стали. На внешней поверхности сердечника имеются равномерно распред-е по окружности продольные пазы в которые уложена обмотка ротора. Двители делят на 2 вида-

с короткозамкнутым и ротором. Обмотка фазн ротора выполняется по аналогии с обмоткой статора соединённой звездой и 3 свободных конца припаеваются к 3м медным контактным кольцам. Кольца жёстко закреплены на валу и изолированы друг от друга и от вала. На кольца накладывают неподвижные щётки с помощью которых каждую фазу ротора можно включить пусковую, либо регулировочную аппаратуру. Обмотка короткозамкнутого ротора напоминает белечье колесо. Состоит из продольных стержней из Al , с торца эти стержни соединены кольцами. На валу закреплен вентилятор который обивается защитным кожухом.
