Функциональная схема управления инвертором

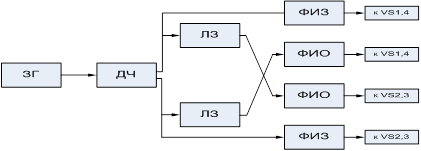

На рисунке 3 изображена функциональная схема управления инвертором, где приведены следующие обозначения:
ЗГ - задающий генератор;
ДЧ - делитель частоты;
ЛЗ – линия задержки;
ФИЗ – формирователь запирающих импульсов управления для тиристоров;
ФИО – формирователь отпирающих импульсов управления для тиристоров.
В качестве задающего генератора чаще всего применяют стабилизированный по частоте мультивибратор с кварцевым резонатором. Импульсы с задающего генератора поступают на делитель частоты, который разделяет сигналы, поступающие на тиристоры VS1,4 и VS2,3. Поскольку используется запираемые тиристоры, необходимо формировать отпирающие и запирающие импульсы. Линии задержки, которые можно построить на базе логических схем И-НЕ, обеспечивают некоторую задержку отпирания очередной пары тиристоров прежде, чем восстановят свои управляющие свойства предыдущая пара тиристоров.
Рисунок 6 – Функциональная схема управления инвертором
