Проверочный расчет вала-шестерни

Определим нормальные и касательные напряжения в рассматриваемом сечении вала при действии максимальных нагрузок:

-крутящий момент;

-суммарный изгибающий момент;

-осевая сила;

-площадь поперечного сечения.

-момент инерции при расчетах на жесткость (осевой)

Частные коэффициент запаса прочности:

Общий коэффициент запаса прочности попределу текучести:

Подбор подшипников

Определяем расчетный ресурс (долговечность) подшипника, ч:

где р – показатель степени: р=3 – для шарикоподшипников,

а23 – коэффициент, характеризующий совместное влияние на долговечность особых свойств металла: а23=0.7

Подшипник пригоден, если расчетный ресурс больше или равен требуемому.

По ГОСТ 8338-75 подберем радиальные шарикоподшипники.

1.Вал – шестерня:

d=17мм, n=5200об/мин, RE=Fr1=19.54H, Lh=1000ч.

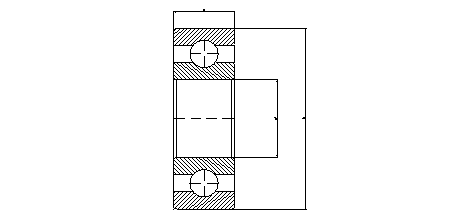

Возьмем подшипник 303(d=17мм, D=47мм, B=14мм, С=1090кгс, n=12500 об/мин.)

Подшипник подходит.
