Кузов тепловоза

Страница 1

В кузове размещено оборудование и посты машиниста. Кузов должен: защищать обслуживающий персонал и оборудование от воздействия атмосферной среды; обладать достаточной прочностью, жесткостью и долговечностью, предусматривать компоновку, обеспечивающую свободный доступ к элементам оборудования и замену его; обеспечивать безопасность обслуживающего персонала. Масса главной рамы с кузовом колеблется от 20 до 25% общей массы металла тепловоза, отсюда следует, что рама с кузовом весьма металлоемки и выбор их рациональной конструкции является важной и сложной задачей.

На магистральных тепловозах применяются два основных типа кузовов: с несущей рамой и цельнонесущей. В кузове с несущей рамой главная рама рассчитывается на воспринятое всех нагрузок независимо от степени участия в ее работе кузова. Характерным примером является рамно-кузовная система тепловозов ТЭЗ, 2ТЭ10Л, 2ТЭ10В.

В последнее время находят применение конструкции несущего кузова ферменной (тепловоз ТЭП60) или оболочковой (тепловозы ТЭ10, ТЭ109) конструкции. В кузовах такого типа свариваются в единое целое главная рама, топливный бак и стенки кузова. Получается единая пространственная система, воспринимающая все виды нагрузок. При такой конструкции за счет снижения массы рамы достигается снижение массы всего кузова. Однако несущие кузова более трудоемки в изготовлении. Кузова с несущей рамой получили наиболее широкое распространение в Советском Союзе, особенно для массового серийного выпуска тепловозов на Ворошиловградском тепловозостроитель-ном заводе имени Октябрьской революции.

Кузов тепловоза. На тепловозе М62 кузов спроектирован на базе кузова с несущей рамой тепловозов ТЭЗ н 2ТЭ10Л. Чтобы повысить прочность и жесткость стенки кузова над дизелем по всему периметру с трех сторон сварены с рамой и смежными элементами, а не соединены болтами, как на тепловозах ТЭЗ и 2ТЭ10Л. Внутренняя обшивка кузова крепится самонарезными шурупами М4, непосредственно ввертываемыми в металлические полки каркаса. Крепление обшивки непосредственно к металлическому каркасу снизило трудоемкость изготовления, а отмена деревянных брусков, применяющихся на тепловозах ТЭЗ и 2ТЭ10Л для крепления обшивки, улучшила противопожарную безопасность тепловоза.

Основным преимуществом кузова с несущей рамой является возможность организаций посекционной блочной сборки отдельных частей кузова в специализированных цехах и участках. В сборочный цех подаются готовые части кузова со смонтированным на нем оборудованием. Для транспортировки между цехами частей кузова используются специальные автомашины с приспособлением для погрузки и разгрузки. Такая организация производства позволяет сравнительно легко организовать складирование технологического задела кузовов на территории завода, не занимая железнодорожных путей. Дизель-генератор и другие механизмы во время сборки тепловозов устанавливают на открытой раме, что позволяет расширить фронт работ и облегчает подачу кузовов к местам их установки. После установки основного оборудования трубопроводов и монтажа проводов отдельные части кузовов с закрепленными на них механизмами опускают на раму и приваривают к ней и между собой.

Кузов тепловоза М62 (рис. 3) состоит из четырех частей: несущей рамы 4, блока передней кабины с кузовом над камерой электрооборудования (проставки) 1, блока задней кабины с холодильной камерой 3; кузова над дизелем 2 и путеочистителей 5. Конструкция передней и задней кабины одинаковая. В 1964г. кузов был всесторонне испытан на прочность. Испытания показали, что кузов полностью удовлетворяет требованиям прочности по усталости, а также прочности при предельных статической и ударной нагрузках 250 тс. Кроме того, кузов обладает необходимой прочностью при аварийной подъемке тепловоза. При аварийной подъемке полностью экипированного тепловоза его можно поднимать вместе с тележкой за один конец рамы (за выступы для крепления буферов), если рама опирается противоположным концом на другую тележку. При этом тележка поднимается вместе с кузовом при помощи специального устройства, размещенного в шкворне рамы.

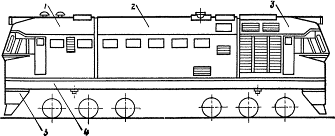

Рис. 3 Кузов тепловоза:

1 — блок передней кабины с кузовом над камерой электрооборудования; 2—кузов над дизелем; 3 — блок задней кабины с холодильной камерой;

4 — несущая рама; 5 — путеочиститель

Положительную роль в уменьшении шума в кабине машиниста сыграла выбранная компоновка тепловоза, предусматривающая установку промежуточных стенок между кабинами и дизельным помещением, образующих тамбуры. Уменьшению шума также способствовала установка дизель-генератора на резиновых амортизаторах и глушителя выпуска отработавших газов дизеля. Спектрограмма шума в кабине машиниста представлена на рис. 4.
