Расчет механической части

Информация » Самоходный стреловый кран » Расчет механической части

Произведем расчет мощности двигателя привода главной лебедки, как одной из наиболее ответственных частей, обеспечивающих подъём груза требуемой массы на определённую высоту с заданной скоростью.

Кинематическая схема привода приведена на рис. 6.

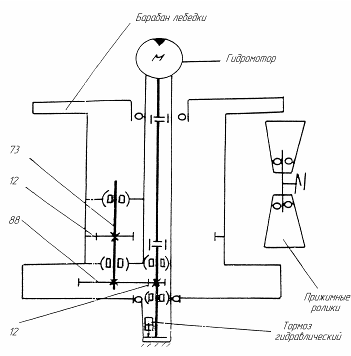

Рис. 6. Кинематическая схема привода главной лебедки.

Максимальное натяжение каната определим по формуле:

где G – вес груза, Н;

η – КПД полиспаста,

а – кратность полиспаста.

Момент сопротивления на валу двигателя, создаваемый весом груза и силами трения в элементах механизма:

где - диаметр барабана,

- число наматываемых ветвей каната,

- передаточное число привода барабана,

- КПД передачи привода барабана.

Средний пусковой момент

где - момент инерции вращающихся частей барабана;

- момент инерции массы груза приведенный к валу двигателя.

Момент инерции барабана

Общий КПД подъёмного механизма

Момент на валу двигателя при подъёме груза с постоянной номинальной скоростью

Мощность двигателя при подъёме груза с постоянной номинальной скоростью

Механизм привода барабана главной лебедки приведен на рис. 7.

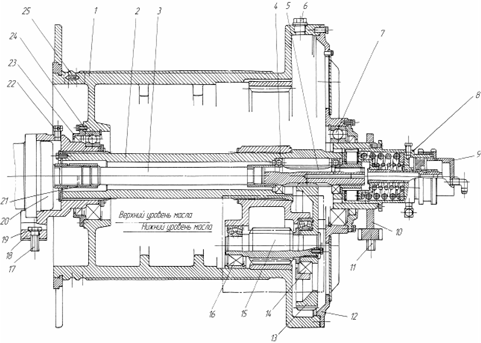

Рис. 7. Привод барабана главной лебедки.

1 – барабан; 2 – основание; 3 – вал; 4 – подшипник; 5 – вал-шестерня; 6 – пробка; 7 – подшипник; 8 – корпус; 9 – тормоз; 10 – опора; 11, 17 – болт; 12 – крышка; 13 – колесо зубчатое; 14 – подшипник; 15 – вал; 16 – подшипник; 18 – опора; 19 – шайба; 20 – гидромотор; 21 – втулка шлицевая; 22 – сапун; 23 – крышка; 24 – подшипник; 25 – клин.

На примере крана КШТ - 50.01 был рассмотрен целый класс устройств, предназначенных для выполнения погрузочно-разгрузочных работ.

При этом данный кран обладает большим преимуществом перед другими аналогичными механизмами. Несомненным преимуществом является возможность высокой подвижности, позволяющей в предельно короткие сроки развернуть работы на новом месте. Полная энергетическая независимость устройства от электрических сетей, наличие мощной многоосной автомобильной базы позволяет использовать кран даже в условиях малоподготовленных площадок на больших удалениях от населенных пунктов и электросетей. Большой диапазон регулирования вылета стрелы позволяет повысить универсальность крана – увеличивает возможности его применения при выполнении работ по подъёму и переносу грузов на различных высот. Наличие дополнительного оборудования в виде дополнительных удлинителей и вспомогательных крюков – позволяет оперировать с крупногабаритными грузами, например – длинные металлоконструкции большого веса.

Как существенные недостатки – можно выделить большие габариты и масса крана, жестко связанные с грузоподъёмностью устройства, - это затрудняет его использование при ограниченных размерах рабочей площадки, частые замены рабочей жидкости в крановых механизмах, высокую стоимость устройства.
