Технологическая карта рулевого управления ВАЗ 2110

Устройство и работа рулевого управления

Рулевым управлением называется совокупность устройств, осуществляющих поворот управляемых колёс автомобиля. Оно служит для изменения и поддержания направления движения автомобиля и в значительной степени обеспечивает безопасность его движения. Рулевое управление ВАЗ-2110 травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой, с реечным рулевым механизмом. Рулевой механизм в сборе с рулевыми тягами крепится в моторном отсеке к щитку передка кузова на двух его кронштейнах при помощи скоб 8 (смотреть рисунок 1.1). Крепление осуществляется через резиновые подушки (опоры) 9 гайками на приварных болтах.

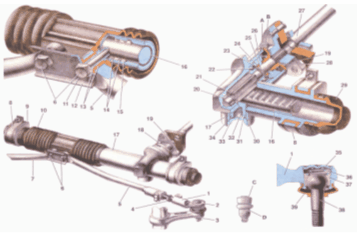

1 - наконечник рулевой тяги; 2 – шаровой шарнир наконечника; 3 - поворот ный рычаг; 4 - регулировочная тяга; 5 и 7 – внутренние наконечники рулевых тяг; 6 - болты крепления рулевых тяг к рейке; 8 - скоба крепления рулевого механизма; 9 - опора рулевого механизма; 10 - защитный чехол; 11 – стопорная пластина; 12 - соединительная пластина; 13-резинометаллический шарнир; 14 - демпфирующие кольца; 15 - опорная втулка рейки; 16 - рейка; 17 - картер рулевого механизма; 18 - стяжной болт; 19 - фланец эластичной муфты; 20 - роликовый подшипник; 21 - приводная шестерня; 22 - шариковый подшипник; 23 - стопорное кольцо; 24 - защитная шайба: 25 - уплотнительное кольцо; 26 - гайка подшипника; 27 - промежуточный вал рулевого управления; 28 - пыльник; 29 - защитный колпачок; 30 - уплотнительное кольцо упора; 31 - упор рейки; 32 – пружина; 33 - гайка упора; 34 - стопорное кольцо гайки упора; 35 - заглушка; 36 - пружина вкладыша; 37 - вкладыш шарового пальца; 38 - шаровой палец; 39 - защитный колпачок; А, В - метки на пыльнике и картере; С, D - поверхности на шаровом шарнире и поворотном рычаге

Рисунок 1.1 - Рулевой механизм в сборе с приводом.

В картере 17 рулевого механизма на роликовом 20 и шариковом 22 подшипниках установлена приводная шестерня 21, которая находится в зацеплении с рейкой 16. Внутренняя обойма шарикового подшипника фиксируется на валу шестерни стопорным кольцом 23, а наружная обойма поджимается гайкой 26 к торцу гнезда подшипника в картере рулевого механизма. В выточке гайки располагается уплотнительное кольцо 25. Между гайкой и стопорным кольцом 23 установлена защитная шайба 24.

Гайка стопорится в картере шайбой и закрывается пыльником 28, насаженным на вал приводной шестерни. На пыльнике и на картере рулевого механизма выполнены метки А и В для обеспечения установки рейки рулевого механизма в среднее положение.

Рейка 16 поджимается к зубьям приводной шестерни пружиной 32 через металлокерамический упор 31, который уплотняется в картере резиновым кольцом 30. Пружина поджимается гайкой 33 со стопорным кольцом 34, создающим сопротивление отворачивания гайки. На картер рулевого механизма с левой стороны надевается защитный колпак 29, справой напрессовывается труба, имеющая продольный паз. Через паз трубы и отверстия в защитном чехле 10 проходят распорные втулки резинометаллических шарниров 13 внутренних наконечников 5 и 7 рулевых тяг.

Тяги рулевого привода крепятся к рейке болтами 6, которые проходят через соединительную пластину 12 и распорные втулки резинометаллических шарниров 13. Фиксируются болты стопорной пластиной 11.

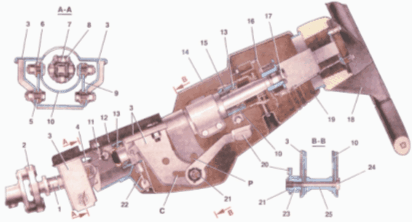

1 - промежуточный вал рулевого управления; 2 - соединительная муфта; 3 - кронштейн крепления вала рулевого управления; 4 – карданный шарнир; 5 - распорная втулка; 6 - втулка опорной пластины; 7 - крестовина карданного шарнира; 8 - игольчатый подшипник крестовины; 9 - опорная пластина; 10 - труба кронштейна вала рулевого управления; 11 - фиксирующая пластина; 12 - приварной кронштейн кузова; 13 - подшипник вала рулевого управления; 14 - верхняя часть облицовочного кожуха; 15 - верхний вал рулевого управления; 1 б - держатель контактных пластин; 17 - гайка крепления рулевого колеса; 18 - рулевое колесо; 19 - нижняя часть облицовочного кожуха; 20 - рычаг регулировки положения рулевой колонки; 21 - стопорное кольцо; 22 - оттяжная пружина; 23 - регулировочная втулка рычага; 24 - стяжной болт; 25 - распорная втулка.
