Схема технологического процесса

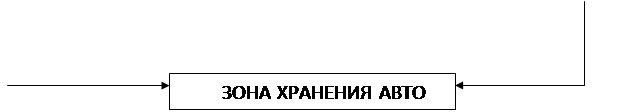

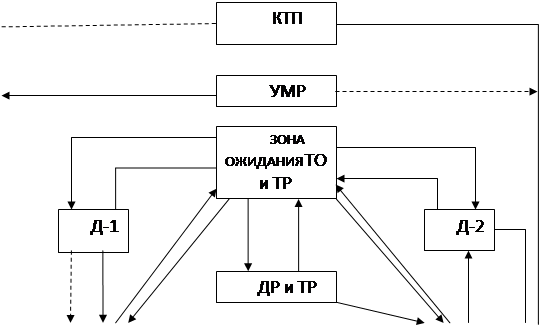

Принципиальная схема технологического процесса ТО и ТР для АТО.

ТО-2 ДР

ТО-1 ДР

КТП – контрольно–технический пункт;

УМР – зона уборочно-моечных работ;

Д – 1, Д – 2 – посты диагностики;

ДР – выполнение диагностики при ремонте;

основной путь движения автомобиля через производственные участки;

- возможный путь движения.

По прибытии автомобиля в АТО водители сообщают механикам, принимающим автомобиль с линии, о замеченных неисправностях. Механики АТО или автоколонны субъективно и при помощи средств диагностирования определяют техническое состояние автомобиля. По результатам диагностирования В АТО оформляют «Ремонтный листок».

При необходимости дальнейшего уточнения диагноза автомобиля после проведения уборочно-моечных работ (УМР) направляют на посты диагностики Д – 1 или Д – 2. Для этой цели могут быть использованы эксперты. Исправные автомобили, не подлежащие плановому обслуживанию, направляются в зону хранения, а подлежащие ТО – 1 или ТО – 2 соответственно на Д – 1 или Д – 2.

Выпуск автомобилей на линию обычно осуществляется из зоны хранения, через КТП.
