Технологическая карта рулевого управления ВАЗ 2110

Рисунок 1.2 - Рулевая колонка.

Вал рулевого управления состоит из верхнего 15 (смотреть рисунок 1.2)

и промежуточного 1 валов, соединенных между собой карданным шарниром 4. Промежуточный вал соединяется с приводной шестерней фланцем 9 (смотреть рисунок 1.3) через эластичную муфту. Верхний вал расположен в трубе

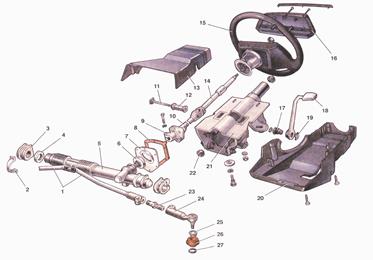

1 - внутренние наконечники рулевых тяг; 2 - скоба крепления рулевого механизма; 3 - опора рулевого механизма; 4 - распорное кольцо; 5 - рулевой механизм; 6 - уплотнительная прокладка; 7 - упорная пластина уплотнителя; 8 - уплотнитель; 9 - нижний фланец эластичной муфты; 10 - промежуточный вал рулевого управления; 11 - стяжной болт; 12 - распорная втулка; 13 - облицовочный кожух (верхняя часть); 14 - верхний вал рулевого управления; 15 - рулевое колесо;16 - крышка выключателя сигнала; 17 - регулировочная втулка; 18 - рычаг регулировки положения рулевой колонки; 19 - стопорное кольцо; 20 - облицовочный кожух (нижняя часть); 21 - кронштейн крепления вала рулевого управления; 22 - подшипник вала рулевого управления; 23 - регулировочная тяга; 24 - наружный наконечник рулевой тяги; 25 - пружинное кольцо; 26 - защитный чехол; 27 - уплотнительное кольцо

Рисунок 1.3 - Детали рулевого управления.

Вал рулевого управления состоит из верхнего 15 (смотреть рисунок 1.2) и промежуточного 1 валов, соединенных между собой карданным шарниром 4. Промежуточный вал соединяется с приводной шестерней фланцем 9 (смотреть рисунок 1.3) через эластичную муфту. Верхний вал расположен в трубе 10 кронштейна 3 (смотреть рисунок 1.2) на двух шариковых подшипниках 13, имеющих эластичные втулки на внутреннем посадочном диаметре. Кронштейн 3 крепления вала рулевого управления крепится в четырёх точках к приварному кронштейну 12 кузова, причём передняя часть кронштейна крепится через две фиксирующие пластины 11 болтами с отрывными головками. Задняя часть кронштейна 3 вала рулевого управления крепится на приварных болтах гайками с пружинными шайбами или без них самоконтрящимися гайками.

Кронштейн 3 крепления вала рулевого управления и его труба 10 соединяются между собой шарнирно двумя пластинами 9 при помощи четырёх болтов с пластмассовыми 6 и металлическими 5 втулками. При таком соединении труба вместе с верхним валом рулевого управления имеет как угловое, так и осевое перемещение относительно кронштейна 3. Угловое перемещение проводится на величину прорези Р в направляющей пластине угловой регулировки, которая приваривается к трубе, а осевое - на величину прорези С в направляющей осевой регулировки кронштейна 3. Таким образом, можно менять угол наклона рулевой колонки и перемещать её вдоль оси в пределах длины пазов С и Р. Для фиксации трубы 10 относительно кронштейна 3 имеется рычаг 20 регулировки положения рулевой колонки. В его ступице нарезаны шлицы, при помощи которых он соединяется с регулировочной втулкой 23 и фиксируется на её шлицах стопорным кольцом 21. Втулка 23 навёртывается на стяжной болт 24, который проходит через про- рези направляющих пластин трубы 10 и кронштейна 3. На болту установлена распорная втулка 25. Под головкой болта 24 выполнен прямоугольный выступ или устанавливается приварная деталь с выступами, вследствие чего болт фиксируется от проворачивания. При повороте рычага 20 вниз снижается усилие крепления направляющих пластин, что позволяет вручную изменить угол наклона рулевой колонки. После установки рулевой колонки в требуемое положение в осевом направлении, стяжной болт на валу шестерни затягивается, а регулировочный рычаг 20 поднимается вверх и колонка фиксируется в установленном положение.
