Выбор роторной части ГТД и основных параметров рабочего процесса

Информация » Авиационный ГТД для силовой установки » Выбор роторной части ГТД и основных параметров рабочего процесса

Выбираем двухвальную схему с подпорными ступенями. У такой конструкции масса меньше по сравнению с трёхвальной схемой. Подпорные ступени применяются для улучшения работы КВД, т. к. мал напор, создаваемый корневой частью лопаток вентилятора с большой степенью двухконтурности.

Описание: D:\Azamat\Рабочее\Учёба\Теория АД\Фрагмент.bmp

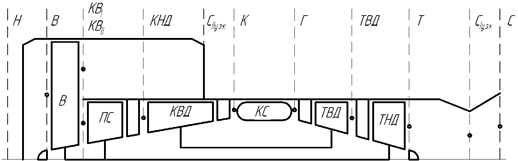

Рис.1 Схема двухвального ТРДД с подпорными ступенями и раздельными соплами

Термодинамический расчёт производится в стандартных условиях при на взлётном режиме в соответствии с расчётами и выбранными прототипами двигателей определены исходные данные для расчёта двигателя:

Выберем показатели эффективности узлов авиационного двигателя на расчётном режиме:

КПД: вентилятора

КВД

ТВД, ТНД

Механические, роторов

Коэффициент восстановления полного давления в:

ОКС

в канале между вентилятором и ПС

в канале между вентилятором ПС и КВД

в тракте наружного контура

коэффициент скорости в РС

относительный расход охлаждающего воздуха за компрессором:

на охлаждение ТВД

относительный расход охлаждающего воздуха на утечки в масляную и разгрузочные полости
