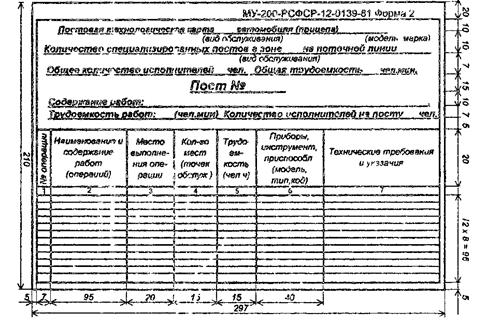

Рисунок 5 – Технологическая карта

Операционно-технологическая карта отражает последовательность операций видов ТО (диагностики) или отдельных видов работ по этим воздействиям по агрегату или системе автомобиля. В соответствии с требованиями [6] она выполняется на формах 1 и 1а МУ-200-РСФСР-12-0139-85 (Приложения 12 и 14 Методических указаний).

Постовая технологическая карта отражает последовательность операций ТО (диагностики) по агрегатам (агрегату) или системам (системе), которые выполняются на одном из постов ТО (диагностики). В соответствии с требованиями [6] постовая технологическая карта выполняется на формах 2 или 2а МУ-200-РСФСР-12-0139-81 (Приложения 13 и 14 Методических указаний).

Технологический процесс ТР топливной аппаратуры, разборочно-сборочные, вулканизационные, шинные, аккумуляторные, арматурно-кузовные, столярные, обойные работы ТР оформляются в виде маршрутной карты.

Маршрутная карта отражает последовательность операций по ремонту агрегата или механизма автомобиля в одном из подразделений ТР. В соответствии с требованиями ГОСТ 3 1105-84 маршрутная карта выполняется на формах 1 или 1а (см. Приложения 15 Метод. указаний)

Технологическая карта ТО, диагностики или ТР представляет собой совокупность переходов, которые выполняются в определенной последовательности с помощью различного инструмента и приспособлений с соблюдением технических требований (технических условий)

Технологические операции ТО, диагностики или ТР оформляются в виде операционных карт слесарных, слесарно-сборочных и электромонтажных работ по ГОСТ 3 1407-86, форма 1 или 1а (Приложения 16 Методических указаний)

Для разработки технологических карт процессов и операций необходимо использовать специальную техническую литературу, в которой освещены вопросы типовой технологии выполнения ТО и ремонта подвижного состава автомобильного транспорта
