Проход контактной подвески по металлическому мосту

Страница 1

Высота металлического моста с (ездой по низу) от У.Г.Р. до нижней части верхних связей – 7метров.

Контактная подвеска будет монтироваться короткими пролетами длиной 10- 25 метров. Данный мост имеет пролетные строения средней длины с низкими фермами, поэтому несущий трос будет проходить над пролетным строением и закреплен на специальных кронштейнах. Контактный провод подвешивают к несущему тросу на струнах, размещенных в промежутках между верхними ветровыми связями моста.

1

2

2

Підпис: 7

1 - Специальный кронштейн (для данного курсового проекта 3 шт.) - Фиксатор

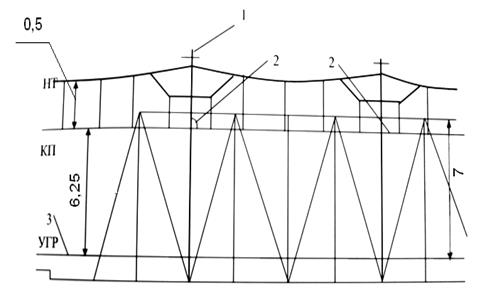

Рисунок 2 - Схема прохода контактной подвески на мосту с ездой по низу

Підпис: К.П. 6,25Підпис: Н.Т. 8

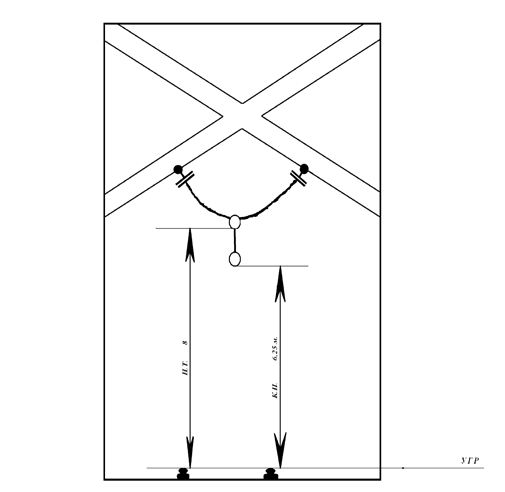

Рисунок 3 - Боковой вид прохода контактной подвески на мосту с ездой понизу

Электрификация железных дорог сложная и трудоемкая работа, требующая от ее работников четкого понимания и слаженности действий, ведь от правильности ее монтажа зависят человеческие жизни. Во избежание всякого рода неисправностей на контактной сети следует тщательно высчитывать все нагрузки, действующие на провода контактной сети, знать рельеф и местность данного участка пути, иметь представления о его профиле.

Кроме того при монтаже всех устройств необходимо учитывать экономическую эффективность. Так на перегоне количество анкерных участков должно быть минимальным, опоры на станции и перегоне должны расставляться согласно расчетным длинам. При монтаже контактной подвески также следует учитывать скорости движения и тип ЭПС.

Выполнив данный курсовой проект, я:

- определил нагрузки на провода контактной подвески в режиме ветра максимальной интенсивности и гололеда;

Страницы: 1 2
