Описание двигателя

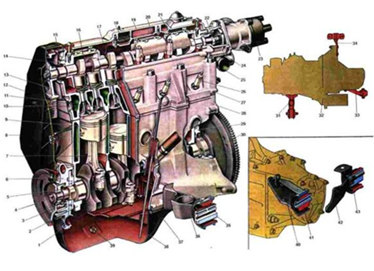

Двигатель (продольный разрез).1. Коленчатый вал; 2. Крышка первою коренного подшипника; 3. Шкив привода распределительного вала; 4. Шкив привода генератора; 5. Передний сальник коленчатого вала; 6. Масляный насос; 7. Шатун; 8. Передняя защитная крышка зубчатого ремня; 9. Поршень; 10. Впускной клапан; 11. Выпускной клапан; 12. Ремень привода распределительного вала; 13. Шкив распределительного вала; 14. Задняя защитная крышка зубчатого ремня; 15. Сальник распределительного вала; 16. Передний корпус подшипников распределительного вала: 17. Распределительный вал; 18. Сетка маслоотделителя системы вентиляции картера; 19. Крышка головки цилиндров; 20. Крышка маслоотделителя; 21. Задний корпус подшипников распределительного вала; 22. Эксцентрик привода топливного насоса; 23. Датчик-распределитель зажигания; 24. Корпус вспомогательных агрегатов; 25. Отводящий патрубок рубашки охлаждения; 26. Свеча зажигания; 27. Головка цилиндров; 28. Блок цилиндров; 29. Держатель с задним сальником коленчатого вала; 30. Маховик; 31. Кронштейн с опорой передней подвески двигателя; 32. Силовой агрегат (двигатель с коробкой передач и сцеплением); 33. Кронштейн с опорой левой подвески двигателя; 34. Кронштейн с опорой задней подвески двигателя; 35. Опора передней подвески двигателя; 36. Кронштейн передней подвески двигателя; 37. Масляный картер; 38. Указатель уровня масла; 39. Пробка отверстия для слива масла из картера; 40. Кронштейн левой подвески двигателя; 41. Опора левой подвески двигателя; 42. Кронштейн задней подвески двигателя; 43. Опора задней подвески двигателя.

двигатель внутреннее сгорание

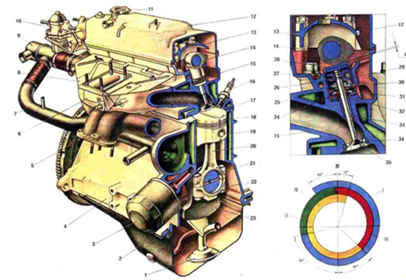

Двигатель (поперечный разрез). 1. Приемник масляного насоса; 2. Масляный картер; 3. Масляный фильтр; 4. Блок цилиндров; 5. Выпускной коллектор; 6. Впускной трубопровод; 7. Подводящая труба насоса охлаждающей жидкости; 8. Теплоизолирующий экран карбюратора; 9. Термостат; 10. Топливный насос; 11. Крышка маслозаливной горловины; 12. Крышка головки цилиндров; 13. Передний корпус подшипников распределительного вала; 14. Распределительный вал; 15. Головка цилиндров; 16. Свеча зажигания; 17. Прокладка головки цилиндров; 18. Поршень; 19. Поршневой палец; 20. Шатун; 21. Вкладыш шатунного подшипника коленчатого вала; 22. Крышка шатуна; 23. Коленчатый вал; 24. Маслоотражательный колпачок; 25. Толкатель; 26. Сухарь клапана; 27. Тарелка пружин; 28. Регулировочная шайба; 29. Внутренняя пружина клапана; 30. Наружная пружина клапана; 31. Опорная шайба пружин; 32. Стопорное кольцо; 33. Направляющая втулка клапана; 34. Седло клапана; 35. Впускной клапан; 36. А.Зазор в механизме привода клапанов на холодном двигателе: 0,2 мм для впускных клапанов и 0,35 мм для выпускных; 37. В.Диаграмма фаз газораспределения; 38. I.Впуск горючей смеси; 39. II.Сжатие; 40. III.Рабочий ход; 41. IV.Выпуск.

На автомобилях установлены четырехцилиндровые четырехтактные карбюраторные двигатели различного объема цилиндров, с рядным расположением цилиндров и с распределительным валом, размещенным на головке цилиндров. Двигатель специально спроектирован для поперечного расположения на переднеприводном автомобиле. Поэтому его компоновка и основные размеры выбраны такими, чтобы он вместе с коробкой передач мог разместиться поперек между брызговиками передних колес.

Три унифицированных двигателя рабочим объемом 1100, 1300 и 1500 см3 образуются сочетанием трех различающихся по высоте и диаметру цилиндров блоков, двух головок цилиндров с различными по диаметру впускными каналами, а также двух поршней, отличающихся по диаметру (76 и 82), и двух коленчатых валов с радиусами кривошипов, соответствующих ходам поршня 60,6 и 71 мм.

В сборе с коробкой передач и сцеплением двигатель образует единый жесткий узел - силовой агрегат. Он установлен на автомобиле на трех эластичных опорах. Они воспринимают как массу силового агрегата, так и нагрузки, возникающие при трогании автомобиля с места, разгоне и торможении. Эластичные опоры поглощаю" вибрации работающего двигателя и не передают их на кузов, благодаря чему уменьшается шум в салоне автомобиля. С другой стороны, эластичные опоры защищают силовой агрегат от резких ударов при движении, автомобиля по неровностям дороги.

На автомобиле принята трехточечная схема крепления силового агрегата, состоящая из передней, задней и левой опор. Передняя и левая опоры имеют одинаковое устройство и состоят из наружной стальной обоймы и внутренней алюминиевой втулки, между которыми находится привулканизированная к ним резина.

Задняя опора крепится болтами снизу к днищу кузова. Она состоит из наружной стальной арматуры и внутренней алюминиевой втулки также разделенных резиной. Кронштейн задней подвески - стальной, кованый, крепится на коробке передач болтами, соединяющими картер сцепления с картером коробки передач.
