Способы пуска двигателей в ход

Информация » Трёхфазные асинхронные двигатели » Способы пуска двигателей в ход

трёхфазный асинхронный двигатель

а) с короткозамкнутым ротором

Для двигателей с короткозамкнутым ротором в промышленных условиях используют прямой пуск, при которых обмотку статора непосредственно подключают к 3фазной сети на ном. напряжение. При этом линейный пусковой ток составляет 4-8 ном. токов (Iп=(4-8)Iном). Однако, для двигателя такой ток не опасен, а промышленные сети на такие токи рассчитаны.

б) с фазным ротором

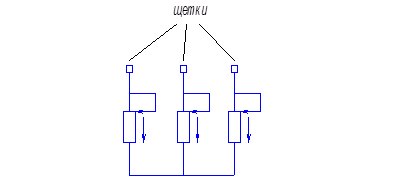

Для этих двигателей используют резисторный (реостатный) пуск. При этом способе в обмотку ротора включают 3фазный пусковой резистор (реостат), соединенный звездой. Затем обмотку статора подключают к 3фазной сети на ном. напряжение и по мере разгона ротора, пусковой резистор выводят, так что в конце пуска обмотка ротора оказывается замкнутой накоротко.

Введение пускового резистора уменьшает пусковой ток и одновременно увеличивает пусковой момент.
