Страница 3

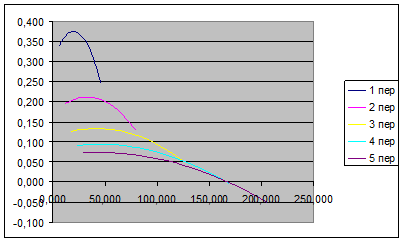

Рисунок 2.3-Динамическая характеристика автомобиля

Коэффициент суммарного сопротивления дороги может рассчитываться по следующей формуле:

(2.14)

где: i – величина уклона (подъема) дороги в сотых долях, приближенно ( – угол подъема дороги).

Из формулы (2.14) , т.е. по динамической характеристике автомобиля и найденному значению коэффициента () суммарного сопротивления дороги при известном значении коэффициента () сопротивления качению, можно определить величину максимального подъема, преодолеваемого автомобилем.

Номограмма нагрузок соответствует изменению нагрузок от 0 до 100%. Для проверки возможности движения автомобиля на заданных маршрутах.

Для получения номограммы нагрузок используют формулы:

и (2.15)

где: и- динамический фактор по сцеплению для автомобиля

без груза и с полной нагрузкой соответственно;

ц – коэффициент сцепления шин ведущих колес автомобиля с дорогой;

-вес, приходящийся на ведущие колеса автомобиля без груза, кН;

- вес автомобиля без груза, кН;

- вес, приходящийся на ведущие колеса полностью

груженого автомобиля, кН;

- полный вес автомобиля, кН.

Для определения динамического фактора по сцеплению по формулам (2.15) надо задаться значениями коэффициента сцепления (ц) в диапазоне 0,1 – 0,8 с интервалом 0,1. Результаты расчета сводим в табл. 2.5 и строим график номограммы нагрузок рис. 2.4.

Таблица 2.5 Результаты расчета динамического фактора по сцеплению

ц

0,1

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,045

0,09

0,136

0,181

0,226

0,271

0,317

0,362

0,054

0,109

0,163

0,218

0,272

0,327

0,381

0,436

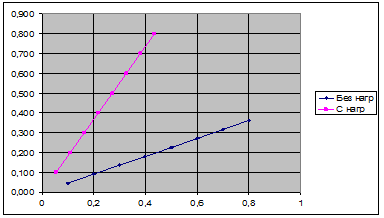

Рисунок 2.4 График номограммы нагрузок
