Выбор конденсаторов для входного фильтра

При выборе конденсаторов необходимо руководствоваться таблицей. При этом придется рассчитывать количество последовательных и параллельно включенных конденсаторов с учетом их величины и максимального напряжения, приложенного к ним.

Таблица 2 – Основные технические данные конденсаторов

Тип конденсатора

Основные параметры

, В

, Гц

С, мкФ

ФЖ-1,1-400

1100

-

400

ФЖ-1,6-600

1600

-

600

ФЖ-1,6-300

1600

-

300

ФСТ-0,75-300У2

750

400

300

ФСТ-2,1-160У2

2100

-

160

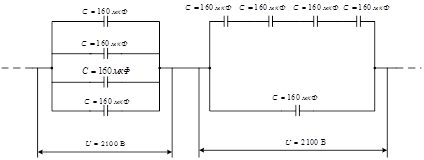

Рисунок 5.2 – схема соединения конденсатора
