Схема технологического процесса на объекте проектирования

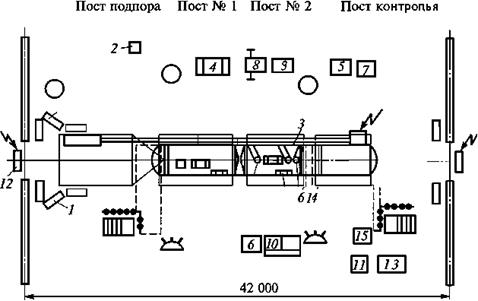

Рисунок 4 – Технологическая планировка поточной линии ТО-1 на двух постах: 1 - направляющий ролик; 2 - станок точильно - шлифовальный; 3 - канавный подъемник; 4 - тележка для перемещения колес; 5 - стол-ванна для промывки фильтров; 6 - установка компрессорная; 7 - маслораздаточная колонка; 8 - передвижной пост смазчика-заправщика; 9 - маслораздаточный бак; 10 - ларь для обтирочных материалов; 11 - приспособление для прокачки гдропривода тормозов; 12 - механизм привода ворот; 13 - лари для отходов; 14 - приемник для отработавшего масла; 15 - установка для заправки трансмиссионным маслом;
