Расчет термонапряженного состояния охлаждаемой лопатки

Информация » Охлаждение рабочей лопатки первой ступени турбины ТРДД » Расчет термонапряженного состояния охлаждаемой лопатки

Страница 2

В результате расчета получили запас прочности k = 1,12. Для повышения запаса прочности уменьшим подачу охлаждающего воздуха в каналы тем самым уменьшим коэффициент теплоотдачи. Методом подбора определили, что оптимальным коэффициентом теплоотдачи в каналах будет тогда коэффициент запаса k = 1,31.

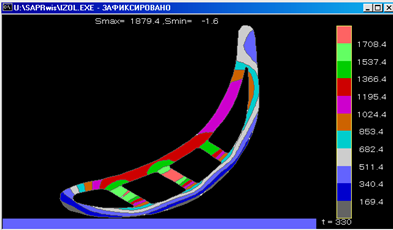

Рисунок 6.1 – Распределение возникающих напряжений в охлаждаемой лопатке.

Также выяснили, что неохлаждаемой лопатку сделать не получится, так как kо = 0.715. На рисунке 6 показано распределение возникающих напряжений в охлаждаемой лопатке уже с учетом измененных коэффициентов теплоотдачи в каналах.

Страницы: 1 2
