Создание сетки конечных элементов

По построенному контуру среднего сечения лопатки с помощью пакета SAPR кафедры 203 строим сетку конечных элементов, которая представлена на рисунке 3.

Создаем файл “Описание контура” _.st, содержащий описание наружного и внутреннего контуров расчетной области координатами опорных точек. Сначала задаются координаты опорных точек наружного контура при обходе его от произвольной точки против часовой точки. Затем задаются координаты одного из внутренних контуров (каналов охлаждения) по часовой стрелке. Для замыкания предыдущего контура используют знак «-» перед координатой «Х» следующего контура.

Для запуска программы в командной строке набираем команду:. Изображение полученной сетки приведено на рисунке 3.1.

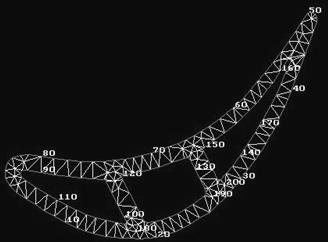

Рисунок 3.1 – Сетка конечных элементов
