Определение длины рамного рельса

Информация » Организация и планирование ремонтов пути » Определение длины рамного рельса

Длину рамного рельса (рисунок 1.4) определяем по формуле:

где q и q1 – соответственно передний и задний выступы рамного рельса, мм;

длине прямого

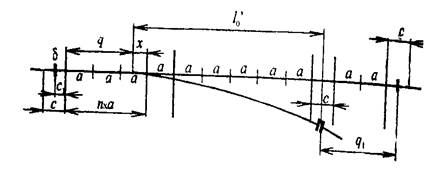

Рисунок 1.4 – Эпюра брусьев и шпал на стрелке

Передний и задний выступы рамного рельса определяются из условия раскладки шпал и брусьев под стрелкой.

Размеры переднего и заднего выступов рамного рельса определяют по формулам:

, (1.15)

где n, n1 – соответственно число пролётов между опорами в пределах переднего и заднего выступов рамного рельса; принимается n = 3…8 и n1 = 2…6 шт.

x – забег острия остряка, равен 41 мм (рисунок 1.5);

a – пролёт между осями брусьев, принимают равными 500…550 мм;

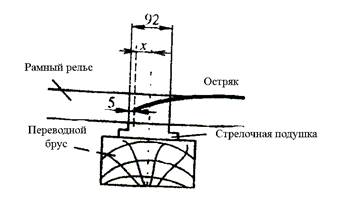

Рисунок 1.5 – Схема расположения острия остряка на флюгарочном брусе
