Определение длин остряков
А) определение длины кривого остряка.
Из рисунка 1.3 видно, что длина кривого остряка
При этом
(1.8)
где y0 – расстояние между рабочими гранями рамного рельса и остряка в его корне, мм;
tmin – минимальный желоб между рабочей гранью рамного рельса и нерабочей гранью кривого остряка в отведённом положении; принимается 67 мм;
bг – ширина головки остряка, мм;
z – стрела прогиба кривого остряка, которая измеряется от горизонтали, проведённой из его корня в том месте, где желоб между остряком и рамным рельсом равен tmin.
Величина zт = 13…65 мм при Rт = 300…1500 м и шаге остряков 140 – 152 мм.
При промежуточных значениях радиусов величину z можно определить из приближённого соотношения z/zт = R/Rт, т. е.
где z и zт – соответственно стрелы изгиба проектируемого и типового переводов, мм;
R и Rт – соответственно радиусы остряков проектируемого и типового переводов, мм.

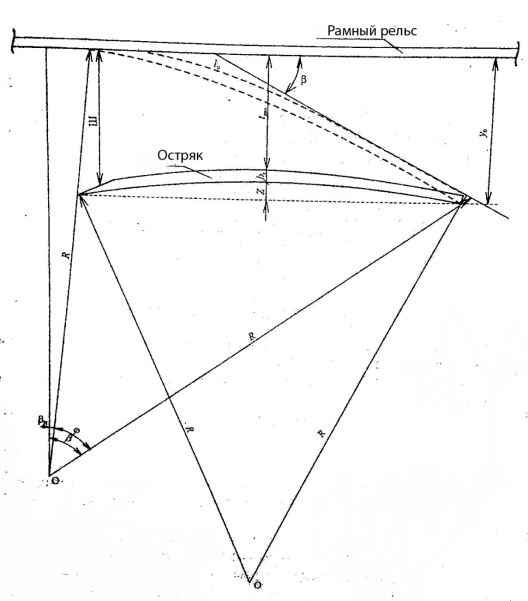

Рисунок 1.3 – Расчётная схема для определения длины остряка
Б) определение длины прямого остряка.
Длина прямого остряка равна проекции кривого остряка на рабочую грань рамного рельса и определяется по формуле:
. (1.12)
Разница между длиной прямого и кривого остряков не должна быть больше 3 мм.
