Fз = (fa n + Fоб) Кп, м, (3.3)

где : fa - площадь горизонтальной проекции автомобиля, м2;

n - Количество постов в зоне ТО и ТР и постов диагностики. Принимается по результатам расчета в п. 4.5;

Fоб - суммарная площадь горизонтальной проекции оборудования, расположенного вне площади, занятой постами или линиями,;

Кп - коэффициент плотности расстановки постов и оборудования.

Fз = (16.67 ● 1 + 12.6) ● 3.6 = 105.4 м

Окончательно принимаем площадь агрегатного цеха 9х11 м, площадь 99 .

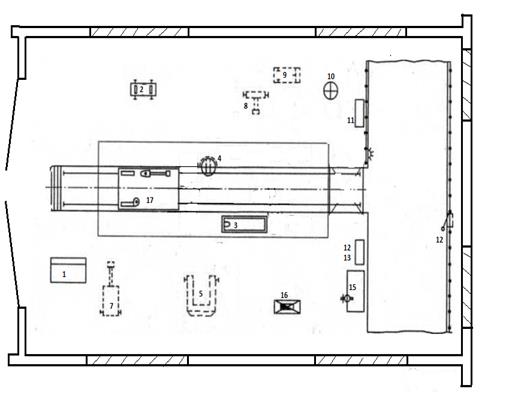

Рисунок 3.4. План поста ТР.
