Рессорное подвешивание и гасители колебаний

Рессорное подвешивание (рисунок 7) предназначено для упругого восприятия динамических сил, действующих со стороны пути на обрессоренные части вагона, и гашения энергии колебаний, возникающих при движении вагона по рельсовому пути.

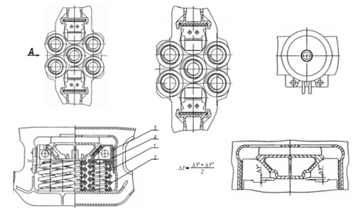

1 – пружина наружная, 2 – пружина внутренняя, 3 – фрикционный клин, 4 – планка контактная

Рисунок 7 – Рессорное подвешивание

Рессорное подвешивание включает два рессорных комплекта, установленных в центральных проемах боковых рам.

Рессорный комплект имеет линейную зависимость прогиба от нагрузки и включает семь двойных витых цилиндрических пружин и два фрикционных клина гасителя колебаний.
