Расчет линейных размеров и определения основных размеров тележки

Линейные размеры возьмем по аналогу ( тележка 18 – 578).

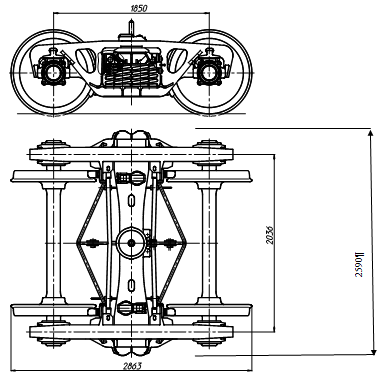

Рисунок 1 – Тележка двухосная модель 18 – 578

- ширина колеи: 1520 мм; - база тележки: 1850 мм; Расстояние от уровня головок рельсов до уровня опорной поверхности подпятникового места в свободном состоянии: мм

- расстояние между осями пружин центрального подвешивания: 2036 мм; расстояние между центрами скользунов: 1524 мм;
