Ходовая часть

Ходовая часть – шасси автомобильного типа 6923 – 0000010 - это 4-хосное колесное шасси. Общий вид колесного шасси представлен на рис. 2.

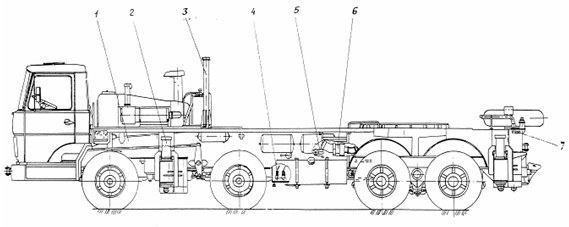

Рис. 2. Ходовая часть.

1 – шасси 6923-0000010; 2 – опоры выносные; 3 – стойка поддерживающая; 4 – гидрооборудование; 5 – вал карданный привода установки; 6 – редуктор; 7 – гидрораспределитель выносных опор.

Шасси оснащено выносными опорами, поддерживающей стойкой и гидрооборудованием: масляным баком, гидропанелью, гидрораспределителями выносных опор, гидрооборудование опор, редуктор привода насосов и тремя гидронасосами.

Привод гидронасосов осуществляется от входного вала раздаточной коробки шасси при помощи карданного вала.

В передней и задней частях шасси расположены выдвижные балки выносных опор. Они увеличивают опорную базу крана. В каждую балку вмонтированы гидроцилиндры выдвижения балки и силовой гидроцилиндр для установки крана на опоры.

При установке на опоры используются подпятники, которые крепятся на штоках опор при помощи рычагов. При транспортном положении – они крепятся на крыльях шасси.
