Схема смазки на поперечном разрезе двигателя

Информация » Устройство автомобиля КамАЗ » Схема смазки на поперечном разрезе двигателя

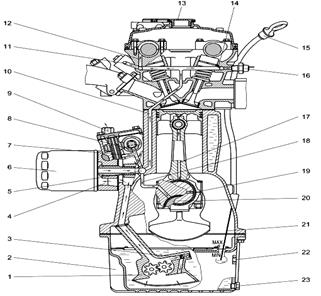

Рисунок 7 - Поперечный разрез двигателя ЗМЗ 406 (схема смазки)

1 - масляный насос; 2 – масляный картер; 3 – перепускной клапан масляного насоса;

4 – термоклапан; 5 – центральная масляная магистраль; 6 – масляный фильтр;

7, 8, 10, 11, 12, 14, 17, 18, 19 – каналы подачи масла; 9 – штуцер термоклапана отвода масла в радиатор; 13 – крышка маслоналивного патрубка; 15 – рукоятка указателя уровня масла;

16 – датчик сигнализатора аварийного давления масла; 20 – коленчатый вал;

21 – стержневой указатель уровня масла; 22 – отверстие подсоединения штуцера шланга подвода масла из радиатора; 23 – пробка слива масла
