Сетевой план-график реализации инновационного проекта

Информация » Инновационный проект в области безопасности дорожного движения » Сетевой план-график реализации инновационного проекта

Страница 1

Предложенный инновационный проект проходит следующие этапы:

A. разработка проектного замысла;

B. анализ инновационных альтернатив проекта;

C. бизнес-планирование и оценка проекта;

D. принятие решения об инвестировании,

E. приобретение и передача технологий, детальное проектирование;

F. оценка предложений, отбор поставщиков, переговоры, заключение контрактов;

G. аренда помещений, строительно-монтажные работы, установка оборудования;

H. маркетинг, формирование администрации, набор и обучение персонала;

I. пусконаладочные работы, закупка сырья и материалов.

J. выведение на проектную мощность.

Таблица 1

Описание этапов инновационного проекта

ID

Наименование этапа

Предыдущ. операция

Следующ. операция

Трудоемкость, чел*дн.

Численность, чел.

Время, дн.

A

разработка проектного замысла

-

B

10

2

5

B

анализ инновационных альтернатив проекта

A

C

6

3

2

C

бизнес-планирование и оценка проекта

B

D, F, E

16

4

4

D

принятие решения об инвестировании

C

G ,E

6

2

3

E

приобретение и передача технологий, детальное проектирование

C, D

H

42

7

6

F

оценка предложений, отбор поставщиков, переговоры, заключение контрактов

C

G

50

5

10

G

аренда помещений, строительно-монтажн. работы, установка оборудования

F, D

I

315

9

35

H

маркетинг, формирование администрации, набор и обучение персонала

E

I

60

4

15

I

пусконаладочные работы, закупка сырья и материалов

G, H

J

64

8

8

J

выведение на проектную мощность

I

-

45

9

5

Расчёт раннего срока начала работы (Es), раннего срока завершения работы (Ef), позднего срока начала (Ls) и позднего срока завершения работы (Lf), резервов времени работы производился в MS Excel с использованием функций MAX и MIN.

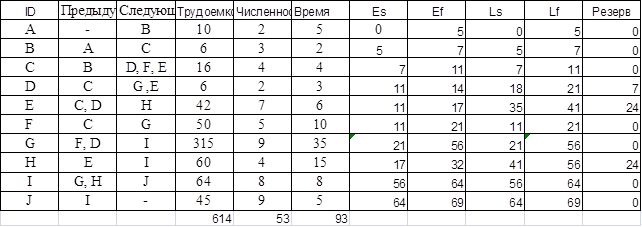

Таблица 2 Расчёт показателей сетевого графика в MS Excel

Далее нами была проведена оптимизация сетевого графика с использованием надстройки «Поиск решения», где в качестве целевой ячейки выступала общая продолжительность всех работ, а ограничительными условиями являлись:

Страницы: 1 2
