− местные отсосы встроенные в сварочное оборудование.

При проведении сварочных работ в труднодоступных местах, а также на крупногабаритных конструкциях предпочтительно использовать подъемно – поворотные местные вытяжные устройства. Этот вид устройств включает воздухоприемник, фиксирующийся в любом пространственном положении посредством шарниров и тяг, и гибкий шланг диаметром 160 и 200мм, присоединяющий воздухоприемник к магистральному воздуховоду централизованной вытяжной системы низкого или среднего давления или к индивидуальному вентиляционному или фильтро – вентиляционному агрегату. Будем иметь учитывать также габаритные размеры вагона, по периметру которого будут проходить сварочные работы. В связи с этим необходимо местное вытяжное устройство с большим радиусом действия.

Смонтировано на специальной передвижной каретке, которая скользит по рельсу-воздуховоду на роликах и обеспечивает соединение с вентиляционной выдвижной системой через сопло, раздвигающее резиновые уплотнители продольной щели на рельсе воздуховоде. Т.о. зона обслуживания определяется исходя из зоны обслуживания выбранного вытяжного устройства KUA и длины рельса воздуховода. Устройство поворачивается на 3600, область его охвата достигает 4 метров. Рельс включает алюминиевый профиль длиной 5,8 м. Его длина может быть скомбинирована из желаемого количества отрезков. Рельс монтируется к стене или потолку. Длина может быть отрегулирована по индивидуальным требованиям. Установка также может быть снабжена необходимым количеством вытяжных устройств KUA. При движении корпус каретки скользит по щели алюминиевого профиля между закрепленными резиновыми уплотнителями. Дым и газы удаляются через вытяжные устройства KUA в вытяжной рельс и далее в вентиляционную систему.

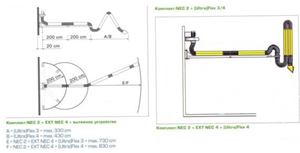

Рисунок 54 − Комплекс вытяжных устройств фирмы PRO LINE

Комплекс, представленный на рисунке 54, состоит из следующих устройств:

− удлиняющего устройства − NEC 2, служит для увеличения радиуса действия вытяжного устройства; оснащено системой HandyStop, которая блокирует в заданном пространстве вытяжное устройство, тем самым предотвращая его самопроизвольное перемещение в горизонтальной плоскости;

− дополнительного удлиняющего устройства − EXT NEC 4, 2м;

− гибкого вытяжного устройства с вращающейся на 3600 воздухоприемной воронкой − ULTRA FLEX4, в которую встроена дроссельная заслонка (полностью открыта/закрыта, частично закрыта) для управления воздушным потоком; также устройство оборудовано фокусирующим дефлектором и пружинной балансировочной системой.

Конструкция таких устройств позволяет максимально приблизить воздухоприемник к источнику выделения вредностей и тем самым добиться высокой эффективности их улавливания (80 – 85%).

Страницы: 1 2 3
