Проход контактной подвески под пешеходным мостом

Высота пешеходного мостика - 7,8 метра, высота подвески контактного провода – 6,25м, конструктивная высота подвески - 1,8м. Отсюда получим, что высота несущего троса равна – 8,05м. В соответствии с расчетами стрела провеса равна 1,4 метра. В этом случае высота несущего троса в середине пролета – 6,65 метра, а значит расстояние от него до пешеходного мостика равно- 1,15м. Под мостом выполняется обвод (рисунок 1).

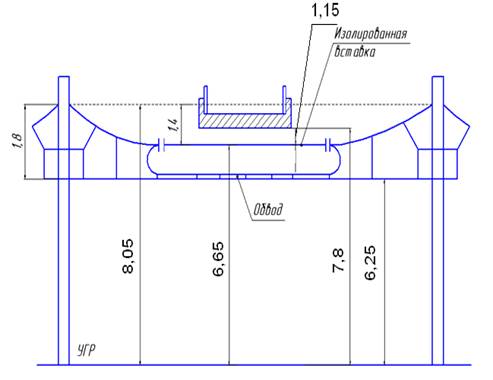

Рисунок 1 - Схема прохода контактной подвески под пешеходным мостом
