Схема питания тяговой сети участка и схема соединения рельсовых нитей

Информация » Расчет системы электроснабжения участка постоянного тока » Схема питания тяговой сети участка и схема соединения рельсовых нитей

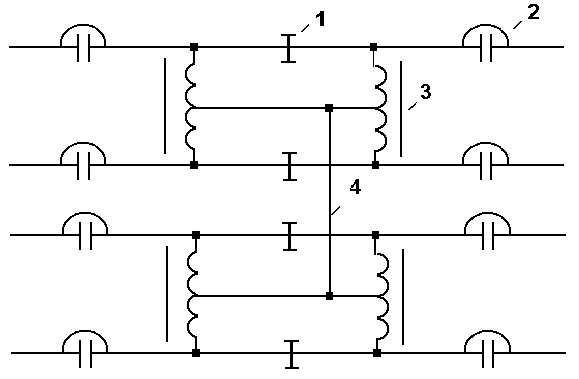

На рисунке 1 представлена принципиальная схема соединения рельсовых нитей на двухпутном участка при двухниточных рельсовых цепях автоблокировки с помощью путевых дросселей.

1 - изолирующий стык; 2 - стыковое соединение; 3 - дроссель-трансформатор;

4 - междурельсовый соединитель.

Рисунок 1 - Принципиальная схема соединения рельсовых нитей на двухпутном участке при двухниточных рельсовых цепях

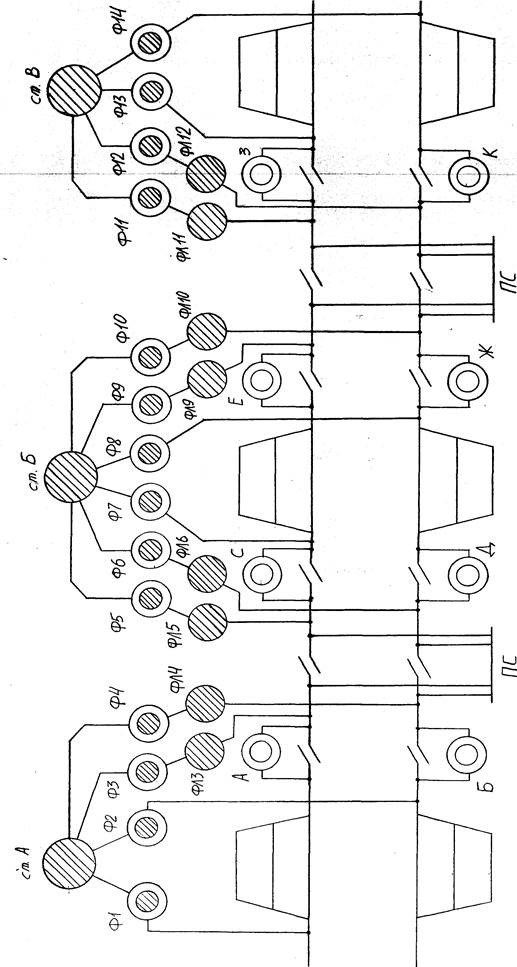

На рисунке 2 представлена схема питания тяговой сети участка.

Підпис: Рисунок 2 – Схема питания тяговой сети участка
